Роликовый трубопроводы (верхняя платформа): 1 — HITACHI EX120-5 JPN

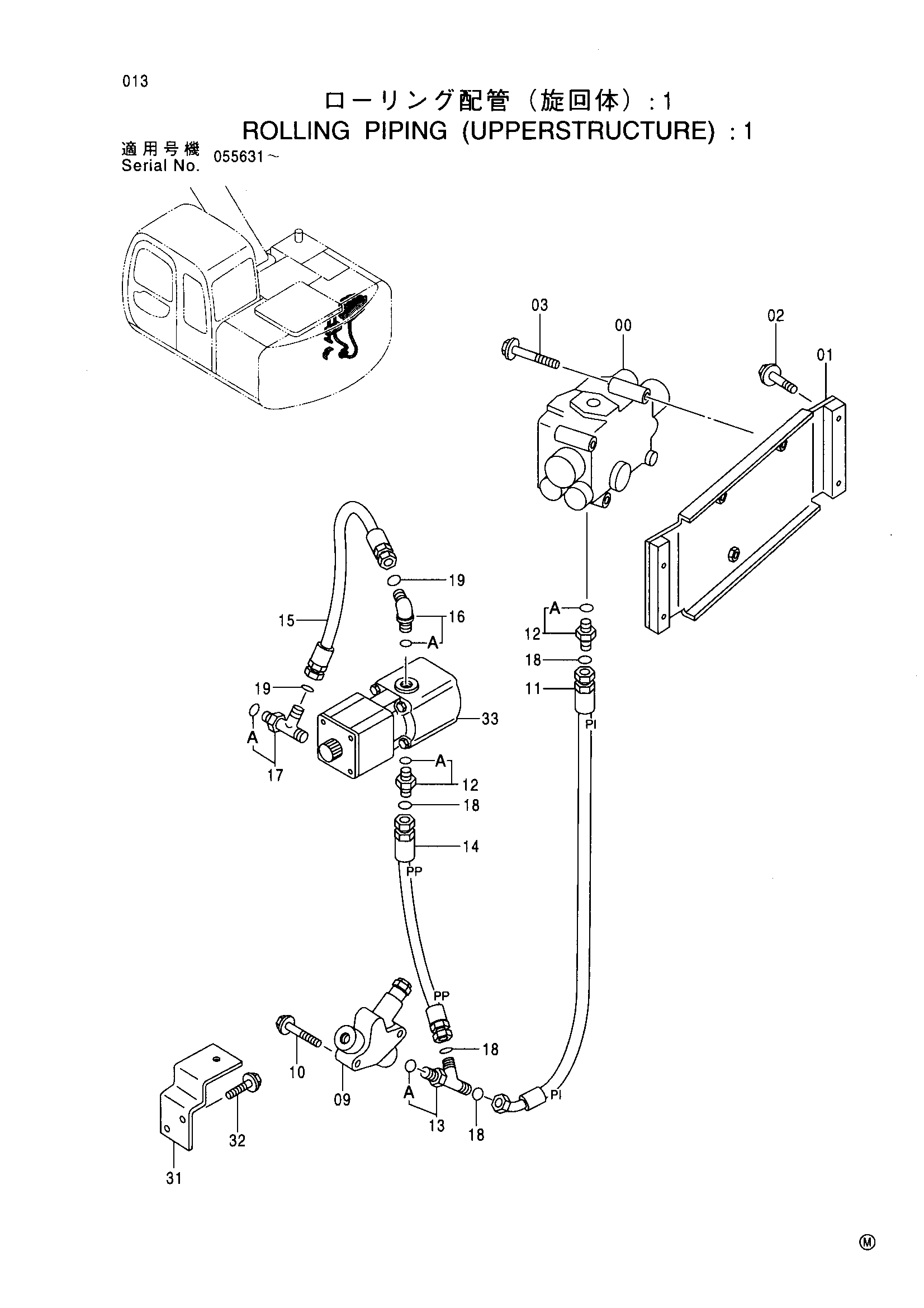

Заводская схема «Роликовый трубопроводы (верхняя платформа): 1» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | 8065387 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
| 03 | J011090 | Болт с шайбой | 3 |
| 09 | 4342051 | Предохранительный клапан | 1 |
| 10 | J020850 | Болт с шайбой | 2 |
| 11 | 4366793 | Шланг (P1) | 1 |
| 12 | 4189602 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4205383 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4366794 | Шланг (PP) | 1 |
| 15 | 4365779 | Шланг | 1 |
| 16 | 4157562 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4218070 | Тройник | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 4 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 31 | 9746961 | Кронштейн | 1 |
| 32 | J011030 | Болт с шайбой | 2 |
| 33 | 4278696 | Шестерённый насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
