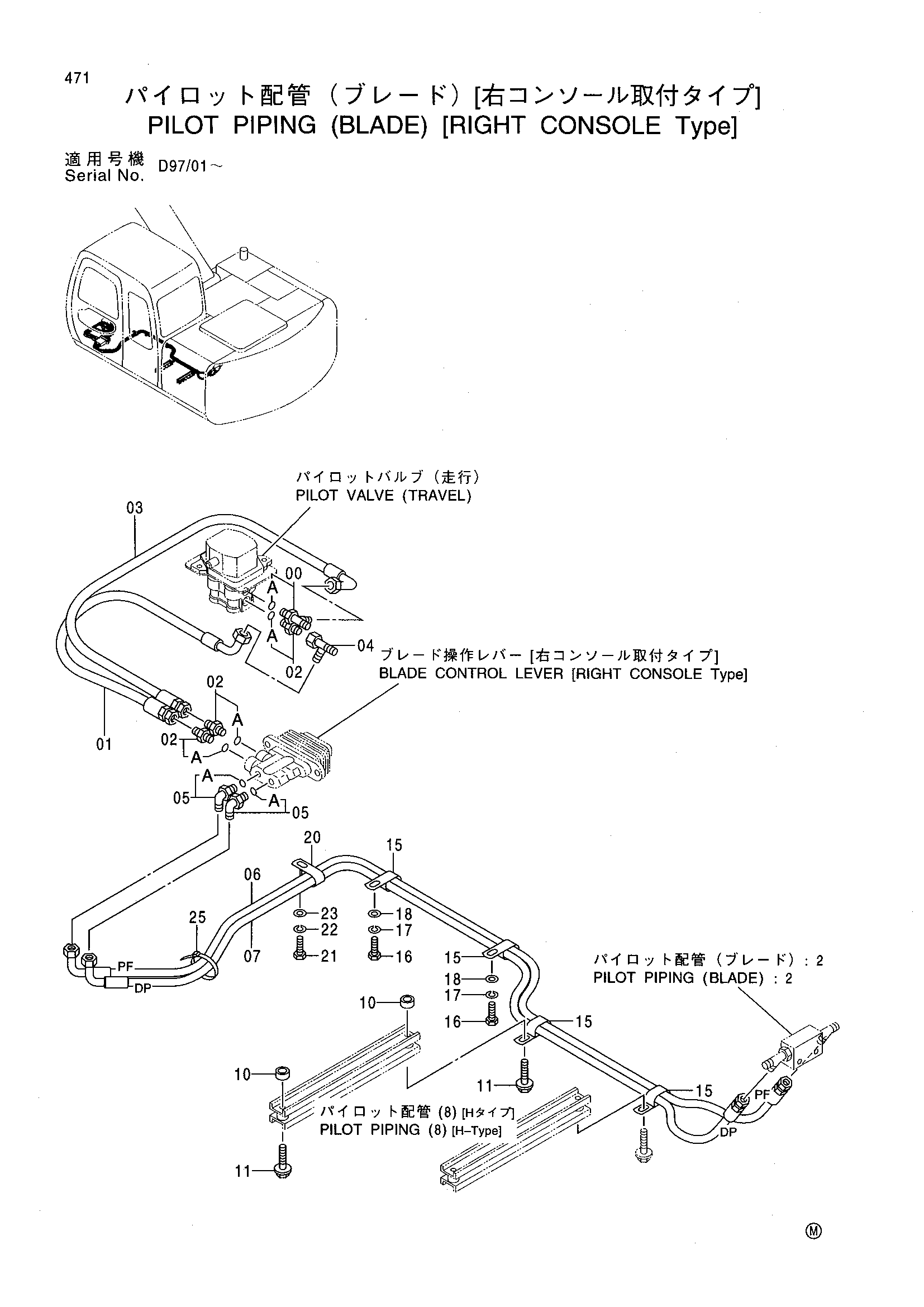

Пилотные гидролинии (отвал) [правый консоль тип] — HITACHI EX120-5
Заводская схема «Пилотные гидролинии (отвал) [правый консоль тип]» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (отвал) [правый консоль тип] HITACHI EX120-5](/catalog-drawings/55/55ccb419-e754-4dfd-a42f-96af09abf5c2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4207300 | Тройник | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4282194 | Шланг | 1 |
| 02 | 4200467 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4332940 | Шланг | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4156434 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4350169 | Шланг | 1 |
| 07 | 4333391 | Шланг | 1 |
| 10 | 4383308 | Проставка | 2 |
| 11 | J021045 | Болт с шайбой | 2 |
| 15 | 4190282 | Зажим | 4 |
| 16 | J901020 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 20 | 4190282 | Зажим | 1 |
| 21 | J901020 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
