Пилотные гидролинии (отвал): 1 — HITACHI EX120-5

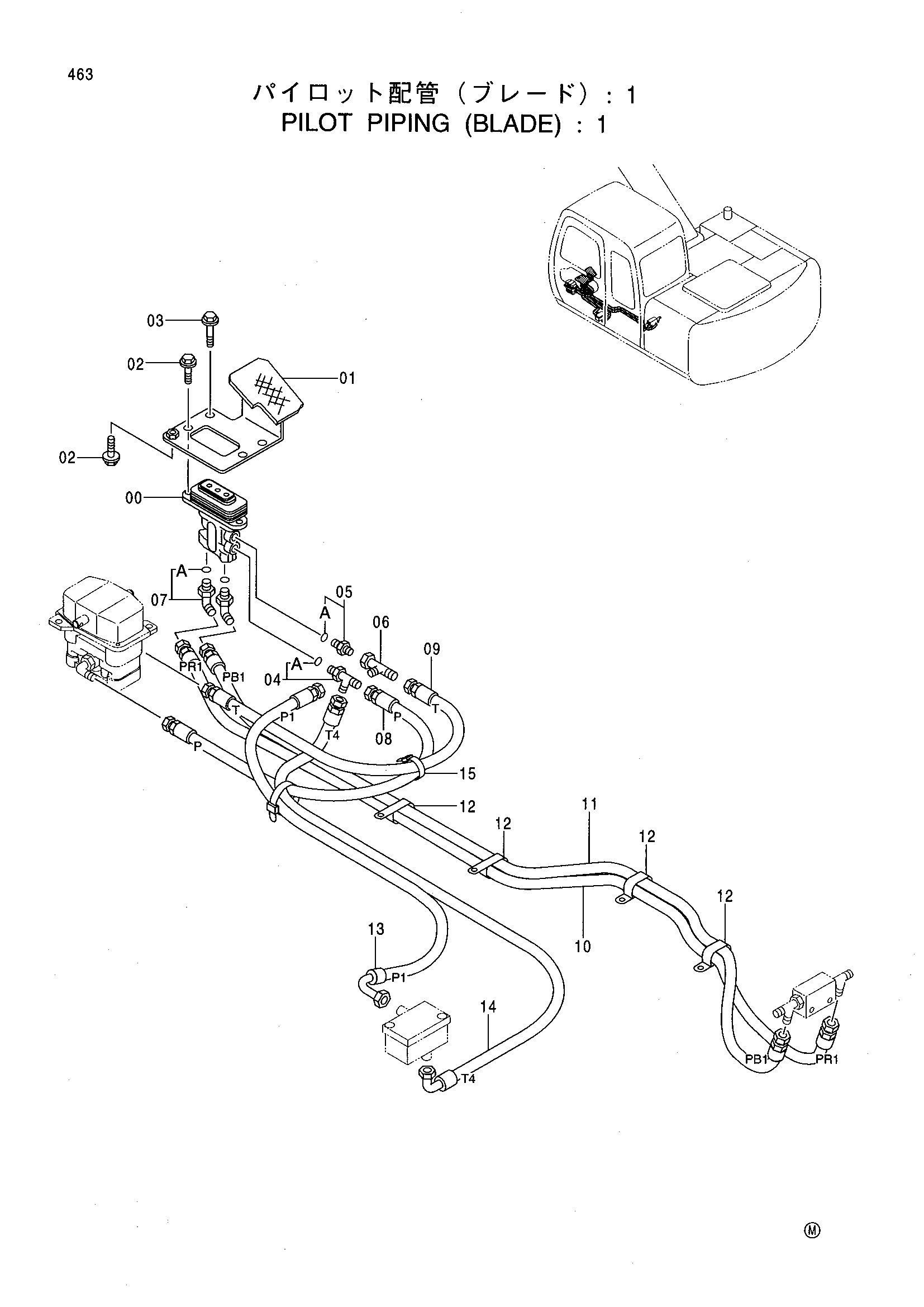

Заводская схема «Пилотные гидролинии (отвал): 1» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 01 | 8068031 | Кронштейн | 1 |
| 02 | J011030 | Болт с шайбой | 3 |
| 03 | J011025 | Болт с шайбой | 2 |
| 04 | 4207300 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | 4156434 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4365784 | Шланг | 1 |
| 09 | 4365785 | Шланг | 1 |
| 10 | 4375674 | Шланг | 1 |
| 11 | 4375675 | Шланг | 1 |
| 12 | 4190282 | Зажим | 4 |
| 13 | 4365786 | Шланг | 1 |
| 14 | 4365787 | Шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
