Основные гидролинии (смещаемый стрела) — HITACHI EX120-5

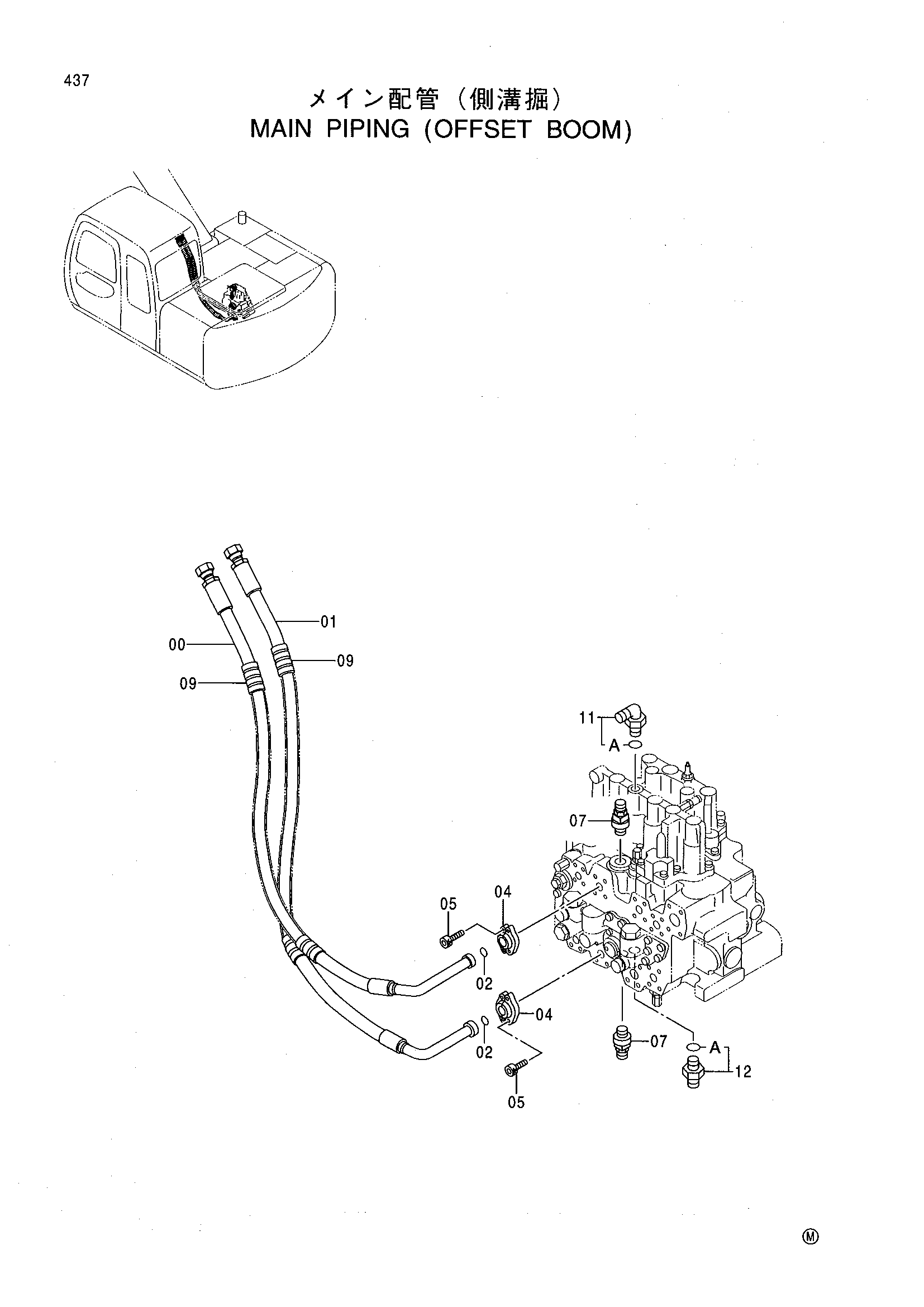

Заводская схема «Основные гидролинии (смещаемый стрела)» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4373643 | Шланг | 1 |
| 01 | 4373642 | Шланг | 1 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 0412207 | Клапан | 2 |
| 09 | 4327294 | Защитный кожух | 4 |
| 11 | 4208913 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
