H рукоять 2.52M — HITACHI EX120-5

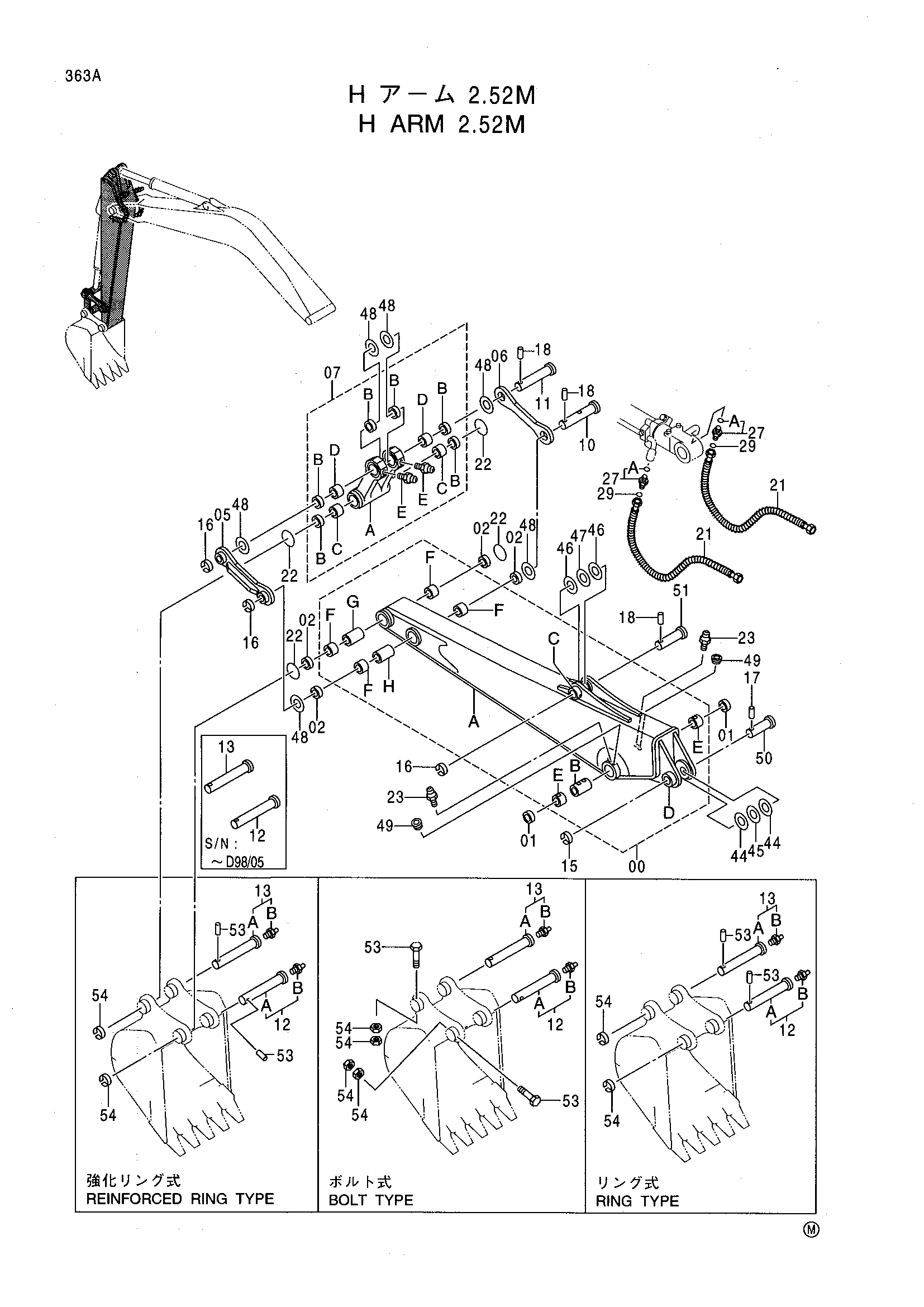

Заводская схема «H рукоять 2.52M» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030397 | Рукоять в сборе | 1 |
| 00A | 5004707 | Рукоять | 1 |
| 00B | 4345350 | Проставка | 1 |
| 00C | 4197033 | Ограничитель | 1 |
| 00D | 4276106 | Ограничитель | 1 |
| 00E | 3072715 | Втулка | 2 |
| 00F | 4344898 | Втулка | 4 |
| 00G | 4124575 | Трубка | 1 |
| 00H | 4374948 | Трубка | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02 | 4065687 | Пылезащитное уплотнение | 4 |
| 05 | 8063313 | Тяга | 1 |
| 06 | 8063311 | Тяга | 1 |
| 07 | 8064746 | Тяга в сборе | 1 |
| 07A | 1022045 | Тяга | 1 |
| 07B | 4065687 | Пылезащитное уплотнение | 6 |
| 07C | 4344898 | Втулка | 2 |
| 07D | 4344899 | Втулка | 2 |
| 07E | J75481 | Пресс-маслёнка | 2 |
| 10 | 9737122 | Палец | 1 |
| 11 | 3037082 | Палец | 1 |
| 12 | 9737123 замена: 9177328 | Палец | 1 |
| 12 | 9177328 | Палец | 1 |
| 12A | 3084540 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 13 | 9737124 замена: 9177329 | Палец | 1 |
| 13 | 9177329 | Палец | 1 |
| 13A | 3084541 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 15 | 4098716 | Кольцо | 1 |
| 16 | 4065688 | Кольцо | 3 |
| 17 | 4106307 | Палец | 1 |
| 18 | 4065689 | Палец | 3 |
| 21 | 4296276 | Шланг | 2 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 27 | 4189602 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 1 |
| 44 | 4366692 | Упорная пластина 1.0 | 2 |
| 45 | 4367410 | Упорная пластина 2.0 | 1 |
| 46 | 4366694 | Упорная пластина 1.0 | 2 |
| 47 | 4367411 | Упорная пластина 2.0 | 1 |
| 48 | 4366693 | Упорная пластина 1.0 | 6 |
| 49 | 94-2010 | Пробка | 2 |
| 50 | 3075516 | Палец | 1 |
| 51 | 3075517 | Палец | 1 |
| 53 | 4065689 | Палец | 2 |
| 53 | 4435123 | Стопорный палец | 2 |
| 53 | 4098717 | Палец | 2 |
| 54 | 4065688 | Кольцо | 2 |
| 54 | J950016 | Гайка | 4 |
| 54 | 4098716 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
