Пилотные гидролинии (11) — HITACHI EX120-5

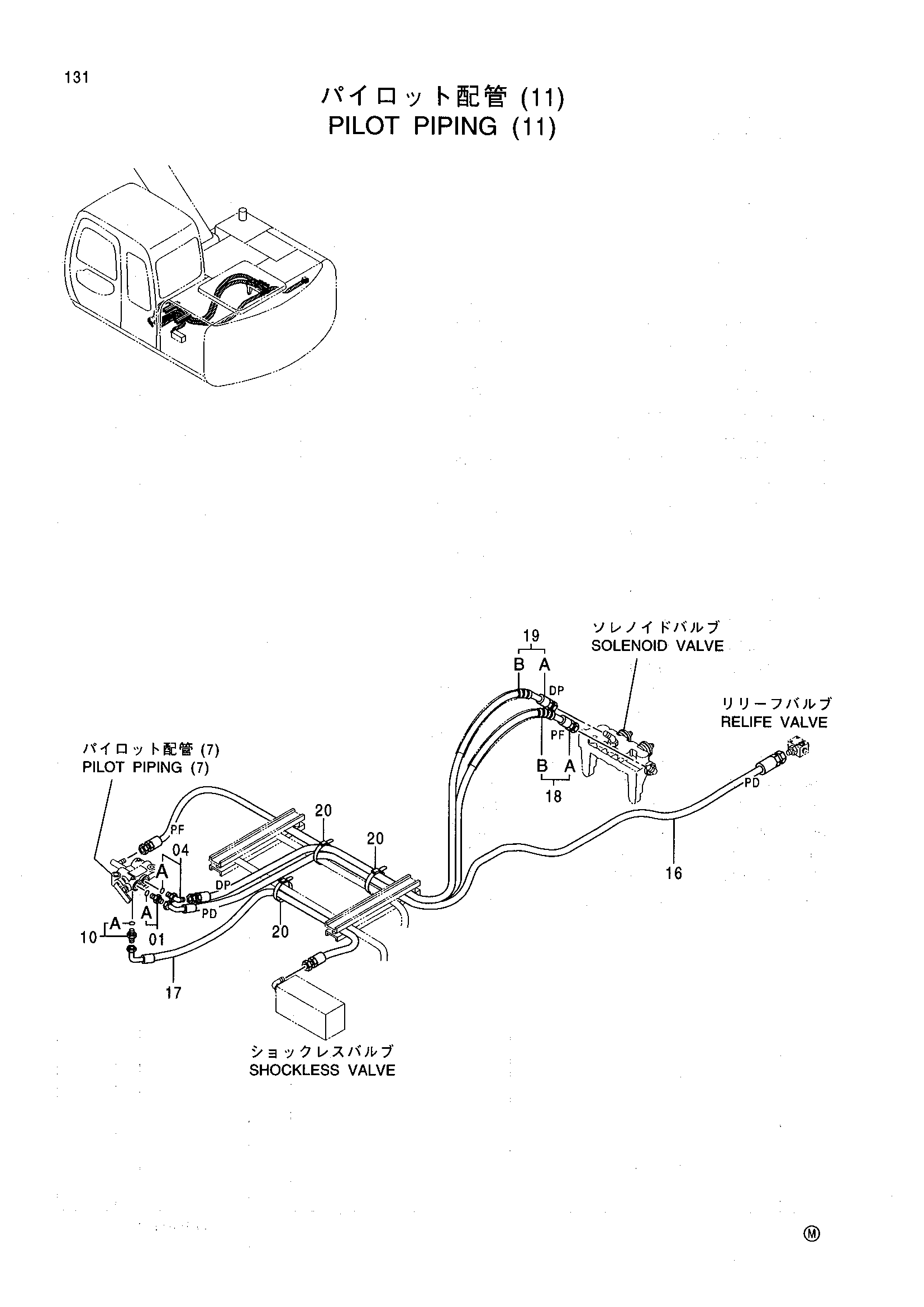

Заводская схема «Пилотные гидролинии (11)» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4346499 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4371063 | Шланг | 1 |
| 17 | 4333390 | Шланг | 1 |
| 18 | 9153889 | Шланг в сборе | 1 |
| 18A | 4373641 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 9149531 | Шланг в сборе | 1 |
| 19A | 4352130 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
