Угол датчик <60> — HITACHI EX120-5

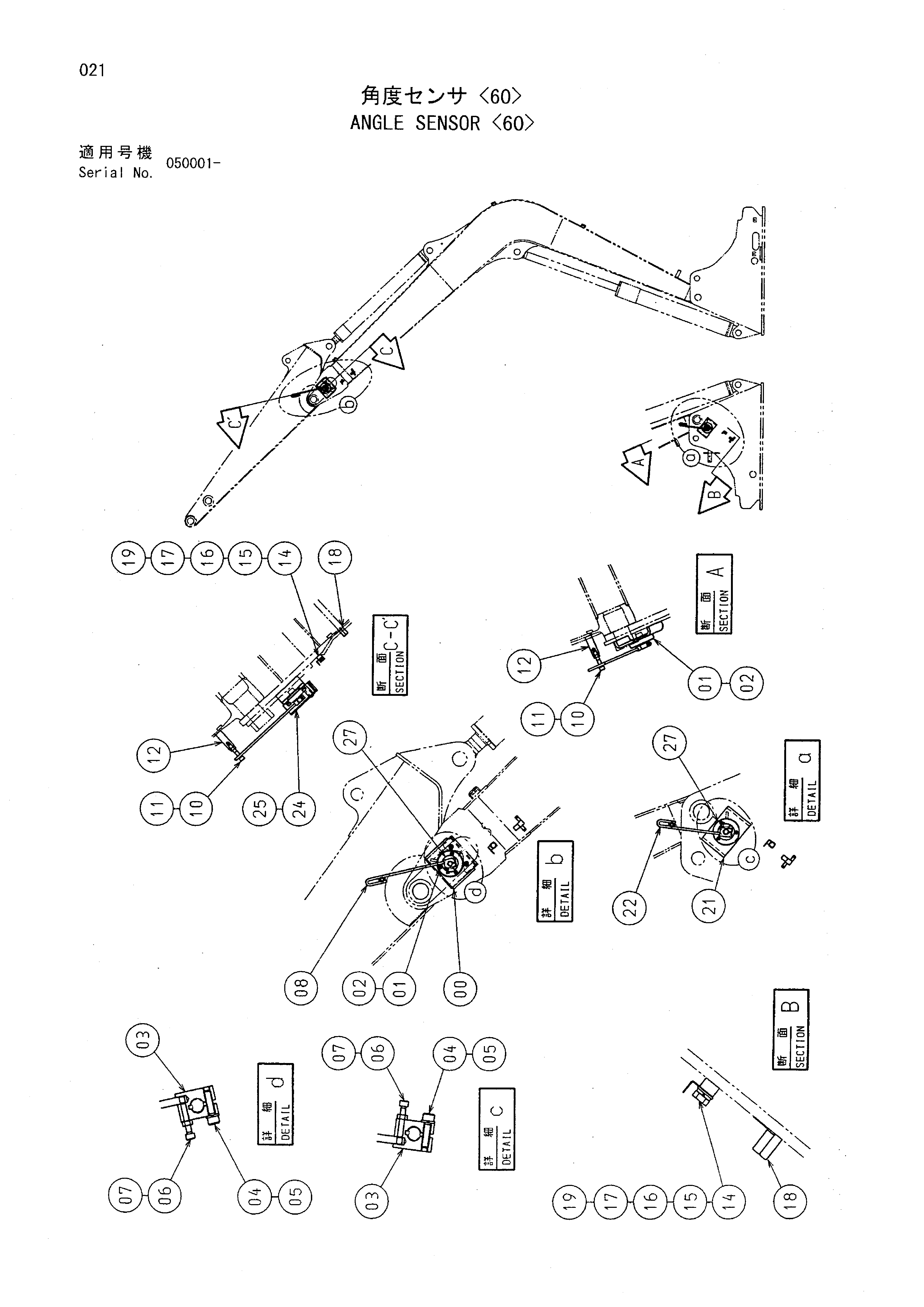

Заводская схема «Угол датчик <60>» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4603835 | Кронштейн | 1 |
| 01 | J780820 | Болт с внутренним шестигранником | 6 |
| 02 | 4514388 | Пружинная шайба | 6 |
| 03 | 4339304 | Рычаг | 2 |
| 04 | J780830 | Болт с внутренним шестигранником | 2 |
| 05 | J252108 | Пружинная шайба | 2 |
| 06 | 4424375 | Болт с внутренним шестигранником | 2 |
| 07 | M500605 | Гайка | 2 |
| 08 | 4603837 | Рычаг | 1 |
| 10 | J781265 | Болт с внутренним шестигранником | 2 |
| 11 | J231212 | Гайка | 2 |
| 12 | 4603839 | Штанга | 2 |
| 14 | 4257159 | Кронштейн | 2 |
| 15 | J901016 | Болт | 2 |
| 16 | J252210 | Пружинная шайба | 2 |
| 17 | J253110 | Плоская шайба | 2 |
| 18 | 4330648 | Зажим WD. | 2 |
| 19 | 4330449 | Седло винта | 2 |
| 21 | 4603836 | Кронштейн | 1 |
| 22 | 4603838 | Рычаг | 1 |
| 24 | 8092367 | Крышка | 1 |
| 25 | J780855 | Болт с внутренним шестигранником | 2 |
| 27 | 4603830 | Регулировочная шайба | 6 |
| 4603834 | Пластина | 1 | |
| 4603833 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
