Пилотные гидролинии (8) <х-тйпе> [STD] — HITACHI EX120-5
Заводская схема «Пилотные гидролинии (8) <х-тйпе> [STD]» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

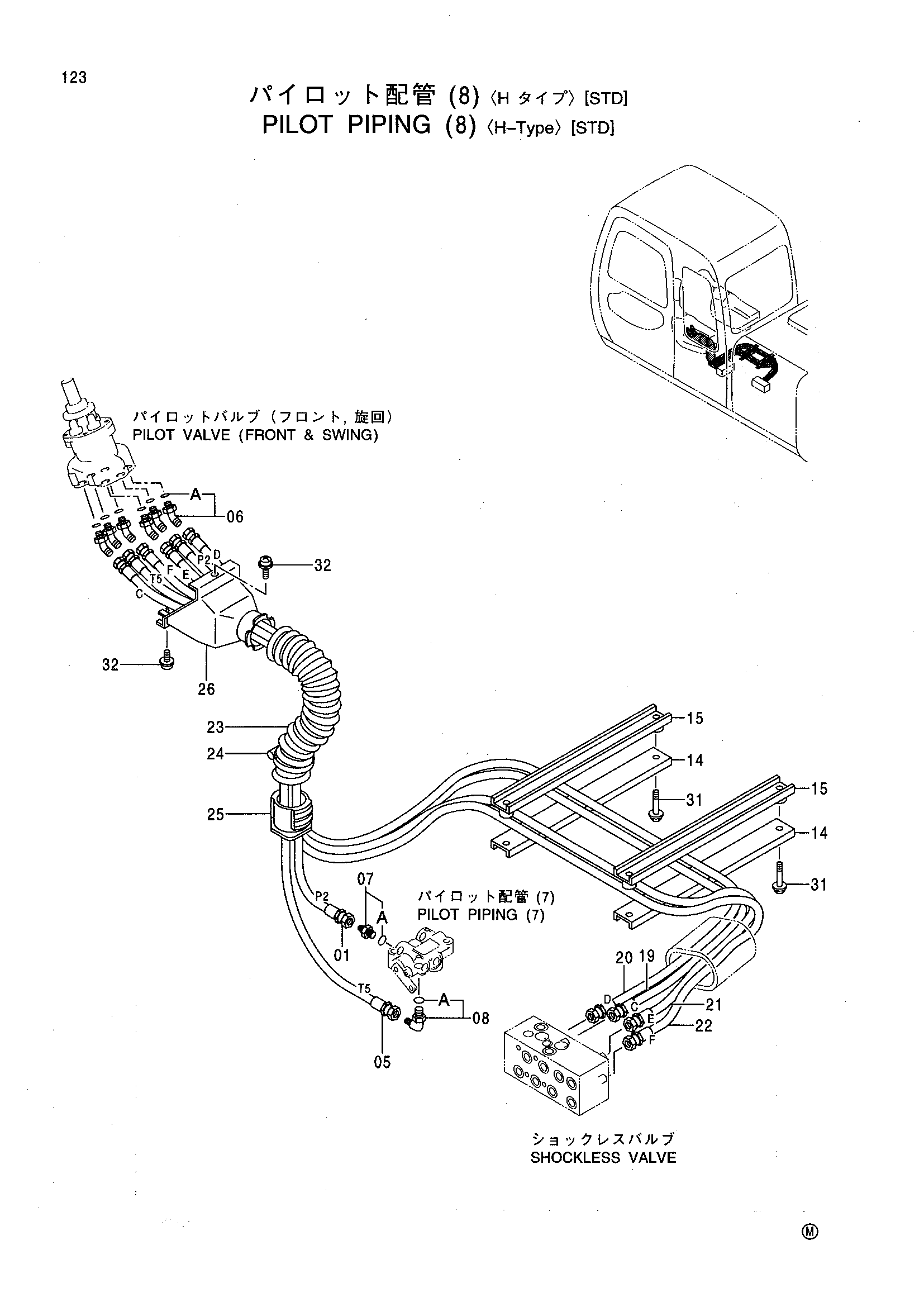

![Схема Пилотные гидролинии (8) <х-тйпе> [STD] HITACHI EX120-5](/catalog-drawings/4a/4ac1b4a4-58ab-4c42-96d0-e0b44be307e7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333394 | Шланг | 1 |
| 05 | 4333397 | Шланг | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4341877 | Хомут шланга | 2 |
| 15 | 9743671 | Хомут шланга | 2 |
| 19 | 4276995 | Шланг | 1 |
| 20 | 4346001 | Шланг | 1 |
| 21 | 4318042 | Шланг | 1 |
| 22 | 4351196 | Шланг | 1 |
| 23 | 4351175 | Шланг | 1 |
| 24 | 4351774 | Хомут провод | 1 |
| 25 | 3072687 замена: 3079728 | Втулка | 1 |
| 25 | 3079728 | Втулка | 1 |
| 26 | 3072745 | Крышка | 1 |
| 31 | J021040 | Болт с шайбой | 4 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
