Гидрораспределитель (4/10) — HITACHI EX120-5

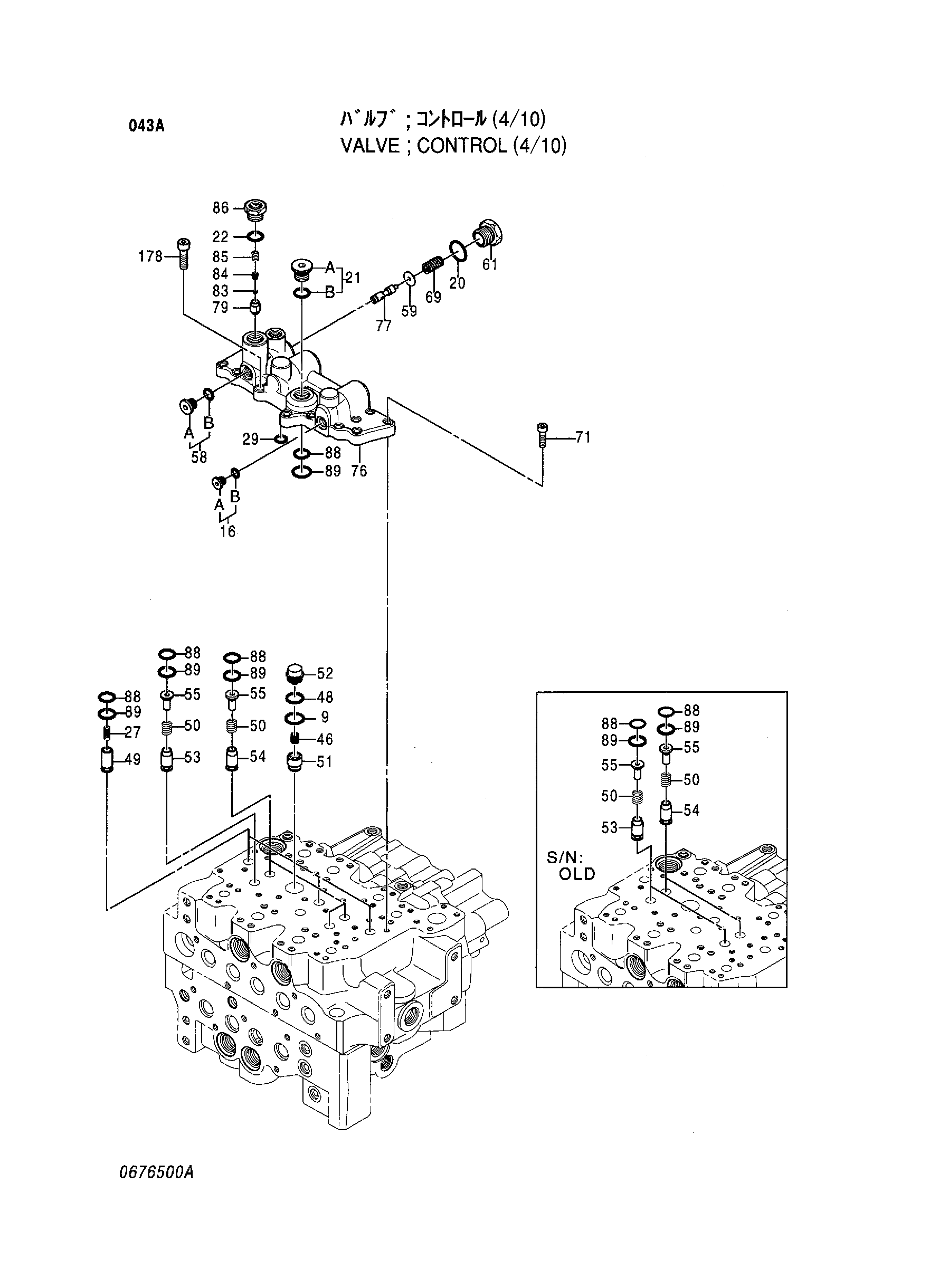

Заводская схема «Гидрораспределитель (4/10)» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4366958 | Гидрораспределитель | 1 | |
| 9 | 985099 | Уплотнительное кольцо | 1 |
| 16 | 0669502 | Пробка | 1 |
| 16A | 0669503 | Пробка | 1 |
| 16B | 4506408 | Уплотнительное кольцо | 1 |
| 20 | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 0637401 | Пробка | 1 |
| 21A | 0669506 | Пробка | 1 |
| 21B | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 0309413 | Пружина | 3 |
| 29 | 4506412 | Уплотнительное кольцо | 1 |
| 46 | 0669606 | Пружина | 1 |
| 48 | 0669608 | Опорное кольцо | 1 |
| 49 | 0669801 | Обратный клапан | 3 |
| 50 | 0669609 | Пружина | 4 |
| 51 | 0673601 | Обратный клапан | 1 |
| 52 | 0670803 | Пробка в сборе | 1 |
| 53 | 0669804 | Обратный клапан | 2 |
| 53 | 0669804 | Обратный клапан | 1 |
| 54 | 0669610 | Обратный клапан | 2 |
| 54 | 0669610 | Обратный клапан | 3 |
| 55 | 0669611 | Седло пружины | 4 |
| 58 | 0669614 | Пробка | 1 |
| 58A | 0669615 | Пробка | 1 |
| 58B | 957366 | Уплотнительное кольцо | 1 |
| 59 | 0669616 | Шайба | 1 |
| 61 | 0669618 | Пробка | 1 |
| 69 | 0669805 | Пружина | 1 |
| 71 | 0411804 | Болт с внутренним шестигранником | 13 |
| 76 | 0673602 | Пластина | 1 |
| 76 | 0673603 | Пластина | 1 |
| 77 | 0669807 | Золотник | 1 |
| 79 | 0669808 | Клапан тхроттле | 1 |
| 83 | 0669623 | Фильтр | 1 |
| 84 | 0412407 | Винт | 1 |
| 85 | 0669805 | Пружина | 1 |
| 86 | 0669809 | Адаптер | 1 |
| 88 | 0669624 | Уплотнительное кольцо | 8 |
| 89 | 0669625 | Опорное кольцо | 8 |
| 178 | 0411912 | Болт с внутренним шестигранником | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
