Кондиционер (1) <выбор> — HITACHI EX120-5

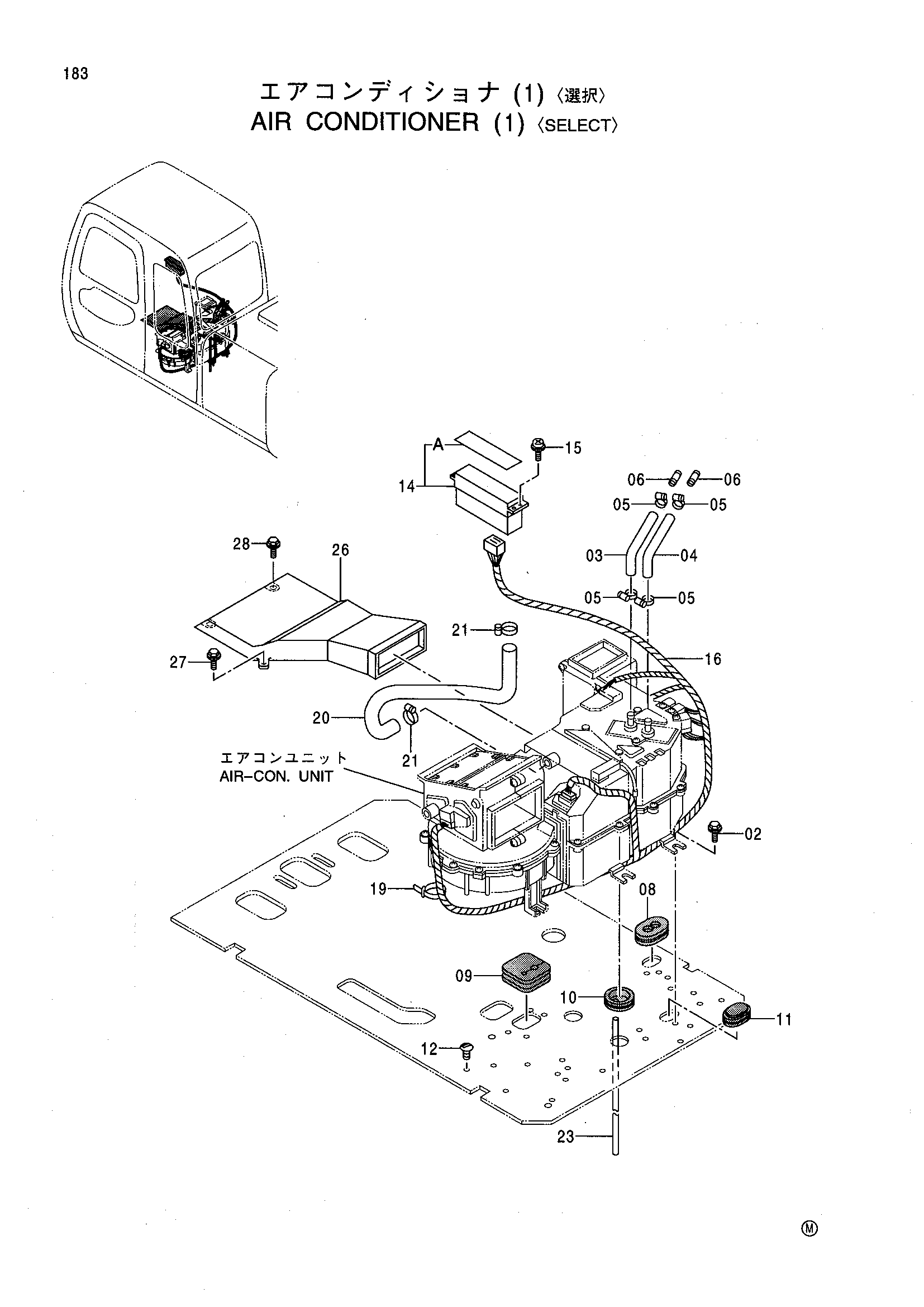

Заводская схема «Кондиционер (1) <выбор>» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021030 | Болт с шайбой | 7 |
| 03 | 4366623 | Водяной шланг | 1 |
| 04 | 4344638 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 06 | 4341800 | Трубка | 2 |
| 08 | 4276794 | Резиновая втулка | 1 |
| 09 | 4351010 | Резиновая втулка | 1 |
| 10 | 4361147 | Резиновая втулка | 2 |
| 11 | 9738084 | Резиновая втулка | 1 |
| 12 | 4280359 | Зажим | 18 |
| 14 | 4361057 | Контроллер | 1 |
| 14A | 4370245 | Панель | 1 |
| 14 | 4405163 | Контроллер | 1 |
| 14A | 4431043 | Панель | 1 |
| 15 | J460514 | Винт с шайбой | 4 |
| 16 | 2037705 | Жгут проводов | 1 |
| 16 | 2041828 | Жгут проводов | 1 |
| 19 | 4055312 замена: 4055312 | Ленточный зажим | 6 |
| 19 | 4055312 | Ленточный зажим | 7 |
| 20 | 4376279 | Шланг | 1 |
| 21 | 4011675 | Хомут шланга | 2 |
| 23 | 4366644 | Шланг | 2 |
| 26 | 4350243 | Воздуховод | 1 |
| 27 | J020820 | Болт с шайбой | 2 |
| 28 | J050820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
