Направляющее колесо (резиновая гусеница) — HITACHI EX120-5

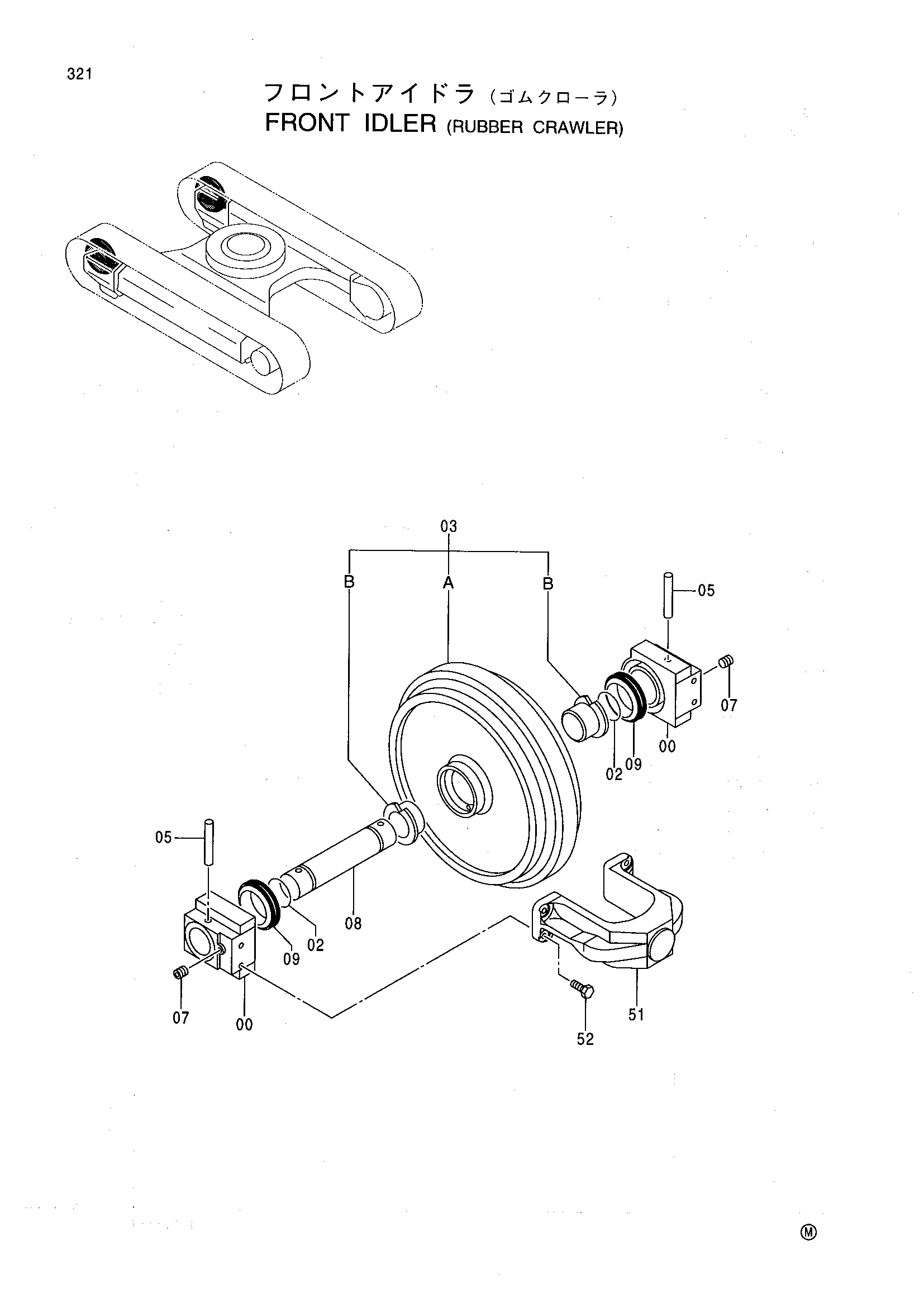

Заводская схема «Направляющее колесо (резиновая гусеница)» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149164 замена: 9165601 | Направляющее колесо в сборе | 2 | |
| 9165601 | Направляющее колесо в сборе | 2 | |
| 00-09 | 9149165 замена: 9165602 | Направляющее колесо в сборе | 1 |
| 00-09 | 9165602 | Направляющее колесо в сборе | 1 |
| 00 | 1020173 | Подшипник | 2 |
| 02 | A810060 | Уплотнительное кольцо | 2 |
| 03 | 9149166 замена: 9165603 | Направляющее колесо | 1 |
| 03 | 9165603 | Направляющее колесо | 1 |
| 03A | 7030453 замена: 7032996 | Направляющее колесо | 1 |
| 03A | 7032996 | Направляющее колесо | 1 |
| 03B | 3069556 | Втулка | 2 |
| 05 | 4255804 | Палец | 2 |
| 07 | 4315607 | Пробка | 2 |
| 08 | 3035618 | Мост | 1 |
| 09 | 4153468 | Комплект уплотнений | 2 |
| 51 | 1014798 | Вилка | 1 |
| 52 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
