Отвал — HITACHI EX120-5

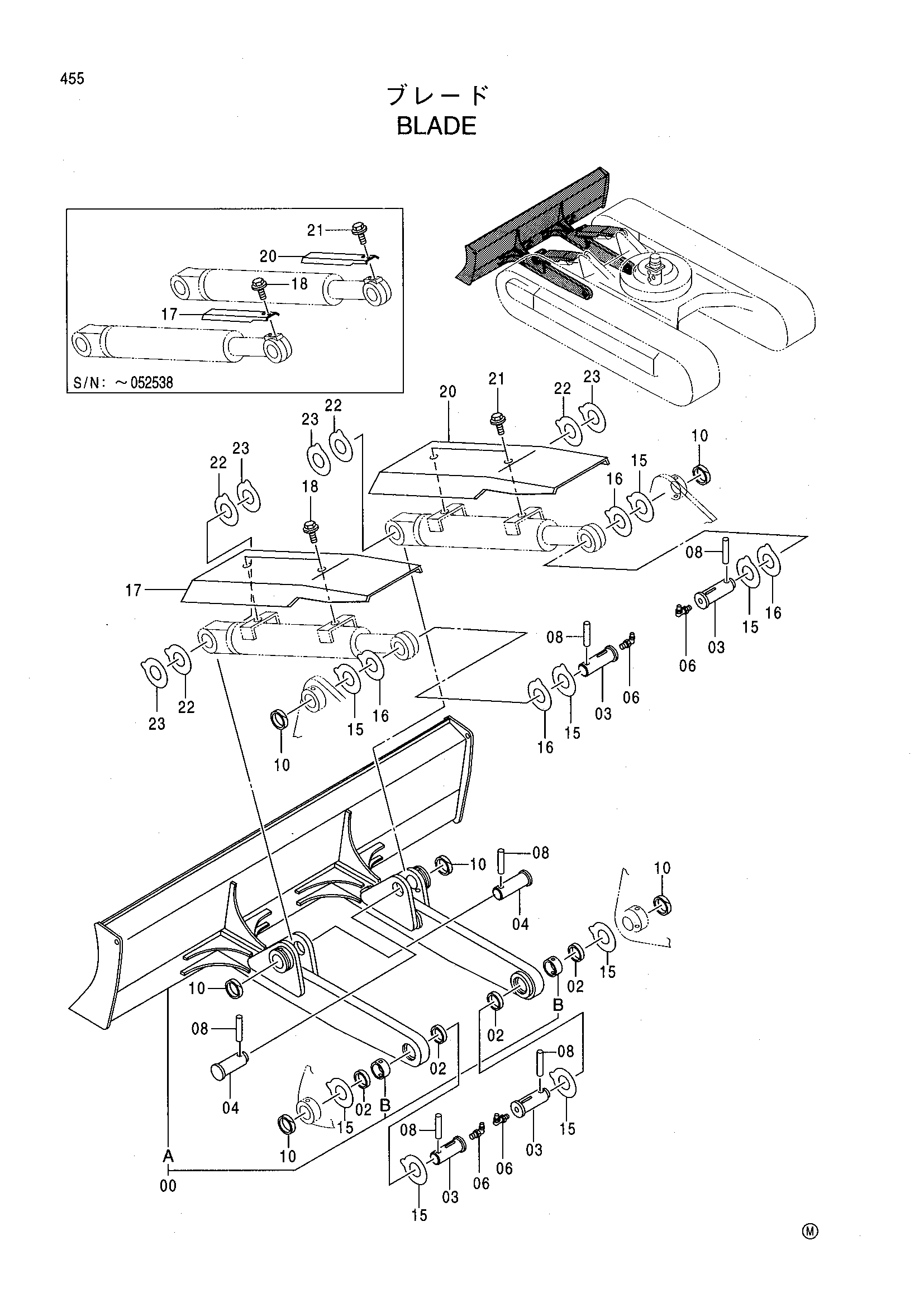

Заводская схема «Отвал» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030926 замена: 7035261 | Отвал | 1 |
| 00 | 7035261 | Отвал | 1 |
| 00A | 5004584 | Отвал | 1 |
| 00A | 5006136 | Отвал | 1 |
| 00B | 4376210 | Втулка | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 4 |
| 03 | 4348569 | Палец | 4 |
| 04 | 4347428 | Палец | 2 |
| 06 | J75581 | Пресс-маслёнка | 4 |
| 08 | 4106307 | Палец | 6 |
| 10 | 4098716 | Кольцо | 6 |
| 15 | 4361293 | Упорная пластина | 8 |
| 16 | 4361294 | Упорная пластина | 4 |
| 17 | 4361519 | Крышка | 1 |
| 17 | 3080481 замена: 3091704 | Крышка | 1 |
| 17 | 3091704 | Крышка | 1 |
| 18 | J011020 | Болт с шайбой | 2 |
| 18 | J031230 | Болт с шайбой | 2 |
| 20 | 4361519 | Крышка | 1 |
| 20 | 3080481 замена: 3091704 | Крышка | 1 |
| 20 | 3091704 | Крышка | 1 |
| 21 | J011020 | Болт с шайбой | 2 |
| 21 | J031230 | Болт с шайбой | 2 |
| 22 | 4361294 | Упорная пластина | 4 |
| 22 | 4366692 | Упорная пластина | 4 |
| 23 | 4361293 | Упорная пластина | 4 |
| 23 | 4367410 | Упорная пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
