Удерживающий клапан (стрела) <225> — HITACHI EX120-5

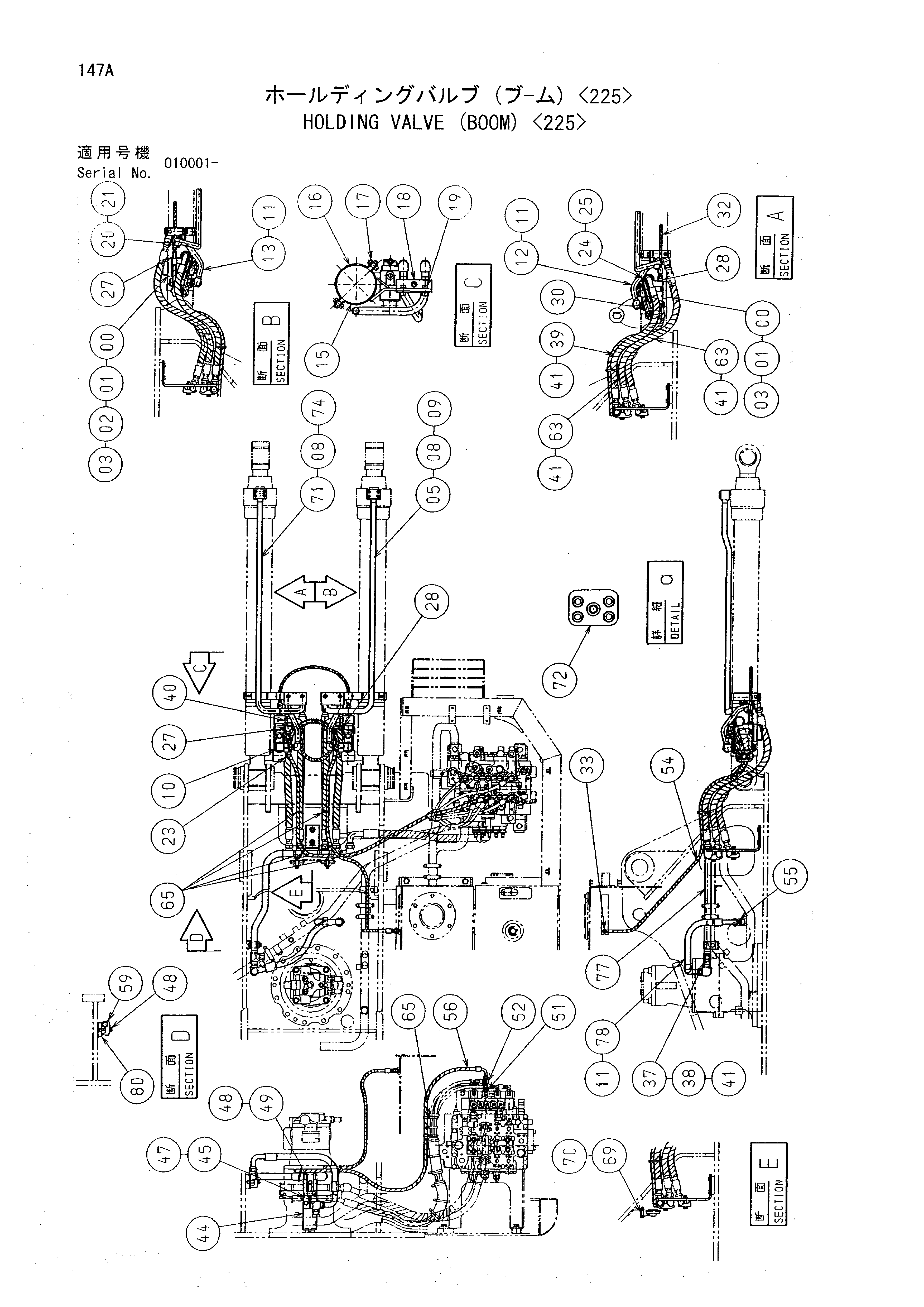

Заводская схема «Удерживающий клапан (стрела) <225>» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311303 | Удерживающий клапан | 2 |
| 01 | M341200 | Болт с внутренним шестигранником | 8 |
| 02 | 4284614 | Фланец | 1 |
| 03 | A811035 | Уплотнительное кольцо | 4 |
| 05 | 8056112 | Трубка | 1 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 09 | J781060 | Болт с внутренним шестигранником | 4 |
| 10 | 4198799 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 8056109 | Трубка | 1 |
| 13 | 8056108 | Трубка | 1 |
| 15 | 8056130 | Хомут | 2 |
| 16 | 9738008 | Хомут | 2 |
| 17 | J271040 | Болт с шайбой | 4 |
| 18 | 9740487 | Кронштейн | 2 |
| 19 | J271230 | Болт с шайбой | 4 |
| 20 | 4312247 | Хомут трубки | 2 |
| 21 | J271260 | Болт с шайбой | 2 |
| 23 | 4154670 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4252875 | Шланг | 1 |
| 25 | 4298760 | Защита шланга | 1 |
| 27 | 4205363 | Тройник | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 9151852 | Шланг в сборе | 1 |
| 30A | 4327293 | Защитный кожух | 1 |
| 32 | 9151848 | Шланг в сборе | 1 |
| 32A | 4327293 | Защитный кожух | 1 |
| 33 | 4261938 | Фильтр | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4188136 | Гайка | 1 |
| 38 | 4189094 | Колпачок | 1 |
| 39 | 9151877 | Шланг в сборе | 2 |
| 39A | 4327294 | Защитный кожух | 1 |
| 40 | 4189537 | Адаптер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 13 |
| 44 | 8071937 | Опора | 1 |
| 45 | 4190126 | Хомут трубки | 2 |
| 47 | J271265 | Болт с шайбой | 2 |
| 48 | J271270 | Болт с шайбой | 2 |
| 49 | 4189860 | Хомут трубки | 1 |
| 51 | 4202422 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4246672 | Соединительный штуцер | 1 |
| 54 | 9151878 | Шланг в сборе | 1 |
| 55 | 4205391 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 9151868 | Шланг в сборе | 1 |
| 56A | 4327293 | Защитный кожух | 6 |
| 59 | 4190127 | Хомут трубки | 1 |
| 63 | 4327294 | Защитный кожух | 8 |
| 65 | 4055312 | Ленточный зажим | 10 |
| 69 | 4204400 | Проставка | 2 |
| 70 | J260855 | Болт с шайбой | 2 |
| 71 | 8076980 | Трубка | 1 |
| 72 | 3086613 | Фланец | 1 |
| 74 | J781090 | Болт с внутренним шестигранником | 4 |
| 77 | 8076401 | Трубка | 1 |
| 78 | 4366128 | Шланг | 1 |
| 80 | 9738322 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
