Момент ограничитель монитор детали <225> — HITACHI EX120-5

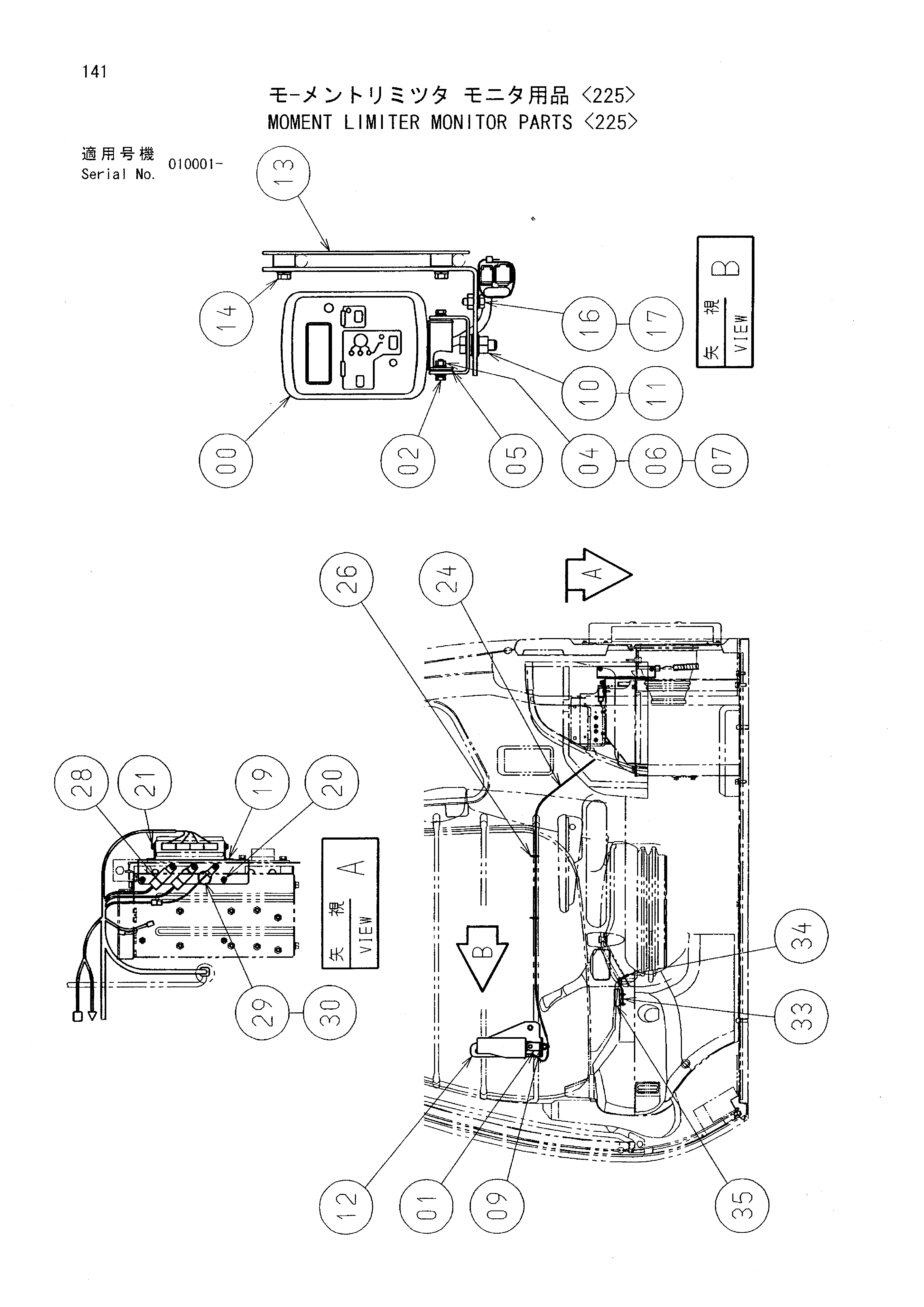

Заводская схема «Момент ограничитель монитор детали <225>» для HITACHI EX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443002 | Монитор | 1 |
| 01 | 9755528 | Кронштейн | 1 |
| 02 | J260620 | Болт с шайбой | 2 |
| 04 | J250006 | Плоская шайба | 2 |
| 05 | 4279721 | Пластина фрикционный | 2 |
| 06 | 4340354 | Пружина диск | 4 |
| 07 | 4045245 | U-образная гайка | 2 |
| 09 | A590112 | Плоская шайба | 1 |
| 10 | 4172172 | Тарельчатая пружина | 2 |
| 11 | M660012 | U-образная гайка | 1 |
| 12 | 8086514 | Кронштейн | 1 |
| 13 | 8086148 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 3 |
| 16 | J271020 | Болт с шайбой | 1 |
| 17 | 4257159 | Кронштейн | 1 |
| 19 | 8086147 | Кронштейн | 1 |
| 20 | J460620 | Винт с шайбой | 2 |
| 21 | J460510 | Винт с шайбой | 4 |
| 24 | 2047624 | Жгут проводов | 1 |
| 26 | 4371049 | Ленточный зажим | 8 |
| 28 | 4414207 | Реле | 2 |
| 29 | 4297188 | Зуммер | 1 |
| 30 | J460614 | Винт с шайбой | 3 |
| 33 | 9757724 | Кронштейн | 1 |
| 34 | J450635 | Винт с шайбой | 2 |
| 35 | 4450140 | Уровень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
