Гидромотор (ход) — HITACHI EX120-3C

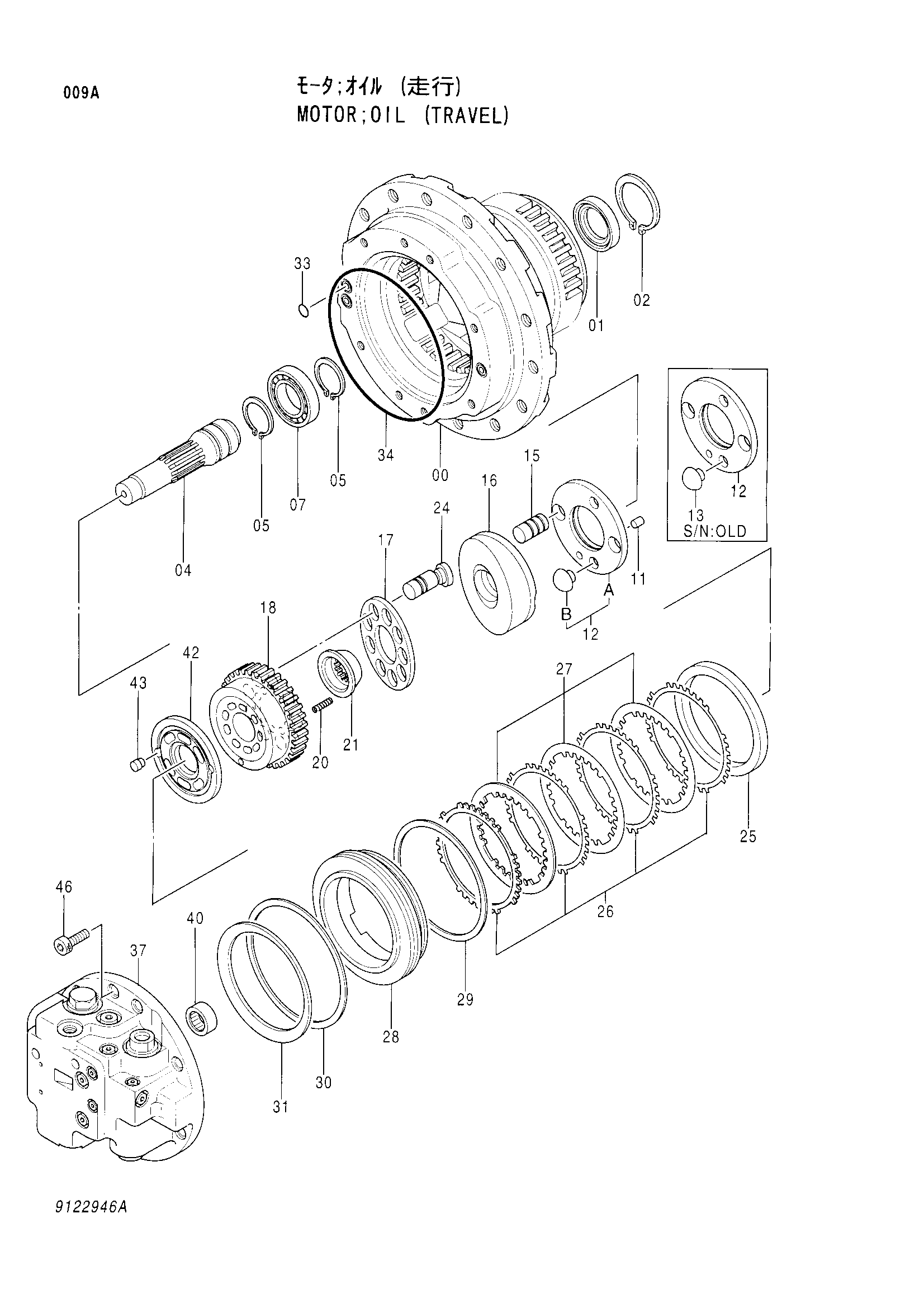

Заводская схема «Гидромотор (ход)» для HITACHI EX120-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9133168) | Гидромотор | 1 | |
| 9122946 замена: 9133168 | Гидромотор | 1 | |
| 00 | 1015120 замена: 1019726 | Корпус | 1 |
| 00 | 1019726 | Корпус | 1 |
| 01 | 4212841 | Масляное уплотнение | 1 |
| 02 | 991725 | Стопорное кольцо | 1 |
| 04 | 3063718 | Вал | 1 |
| 05 | 959499 | Стопорное кольцо | 2 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 замена: 4343872 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 07 | 4343872 | Роликовый подшипник | 1 |
| 11 | 4212842 | Установочный штифт | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3050567 замена: 3073282 | Пластина | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3050567 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 замена: 3050567 | Пластина | 1 |
| 12 | 3070959 замена: 3064319 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3070959 | Пластина | 1 |
| 12 | 3073282 замена: 9144226 | Пластина | 1 |
| 12 | 9144226 | Пластина в сборе | 1 |
| 13 | 4252764 | Палец | 2 |
| 13 | 4354584 | Палец | 2 |
| 15 | 4264312 | Поршень серво | 2 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3064319 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 замена: 3050567 | Пластина свасх | 1 |
| 16 | 3071218 замена: 3064319 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 16 | 3071218 | Пластина свасх | 1 |
| 17 | 3058406 | Фиксатор | 1 |
| 18 | 2028344 | Ротор | 1 |
| 20 | 4312681 | Пружина сжатия | 9 |
| 21 | 3065176 | Втулка | 1 |
| 24 | 8050709 замена: 8060510 | Поршень | 9 |
| 24 | 8060510 | Поршень | 9 |
| 25 | 4266511 | Проставка | 1 |
| 26 | 3032432 | Пластина | 4 |
| 27 | 3043240 | Пластина фрикционный | 3 |
| 28 | 3051501 | Поршень | 1 |
| 29 | 4232766 | Д-ринг | 1 |
| 30 | 4232767 | Д-ринг | 1 |
| 31 | 3043242 | Тарельчатая пружина | 1 |
| 33 | 4506415 | Уплотнительное кольцо | 3 |
| 34 | 4244542 | Уплотнительное кольцо | 1 |
| 37 | (9133167) | Клапан тормоз<для транспортировка> | 1 |
| 37 | 9122945 замена: 9133167 | Тормозной клапан | 1 |
| 40 | 4234840 | Игольчатый подшипник | 1 |
| 42 | 3047922 | Пластина клапан | 1 |
| 43 | 4271350 | Установочный штифт | 2 |
| 46 | M341232 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
