Шланг защита от разрыва клапан трубопроводы (стрела): 2 — HITACHI EX120-3C

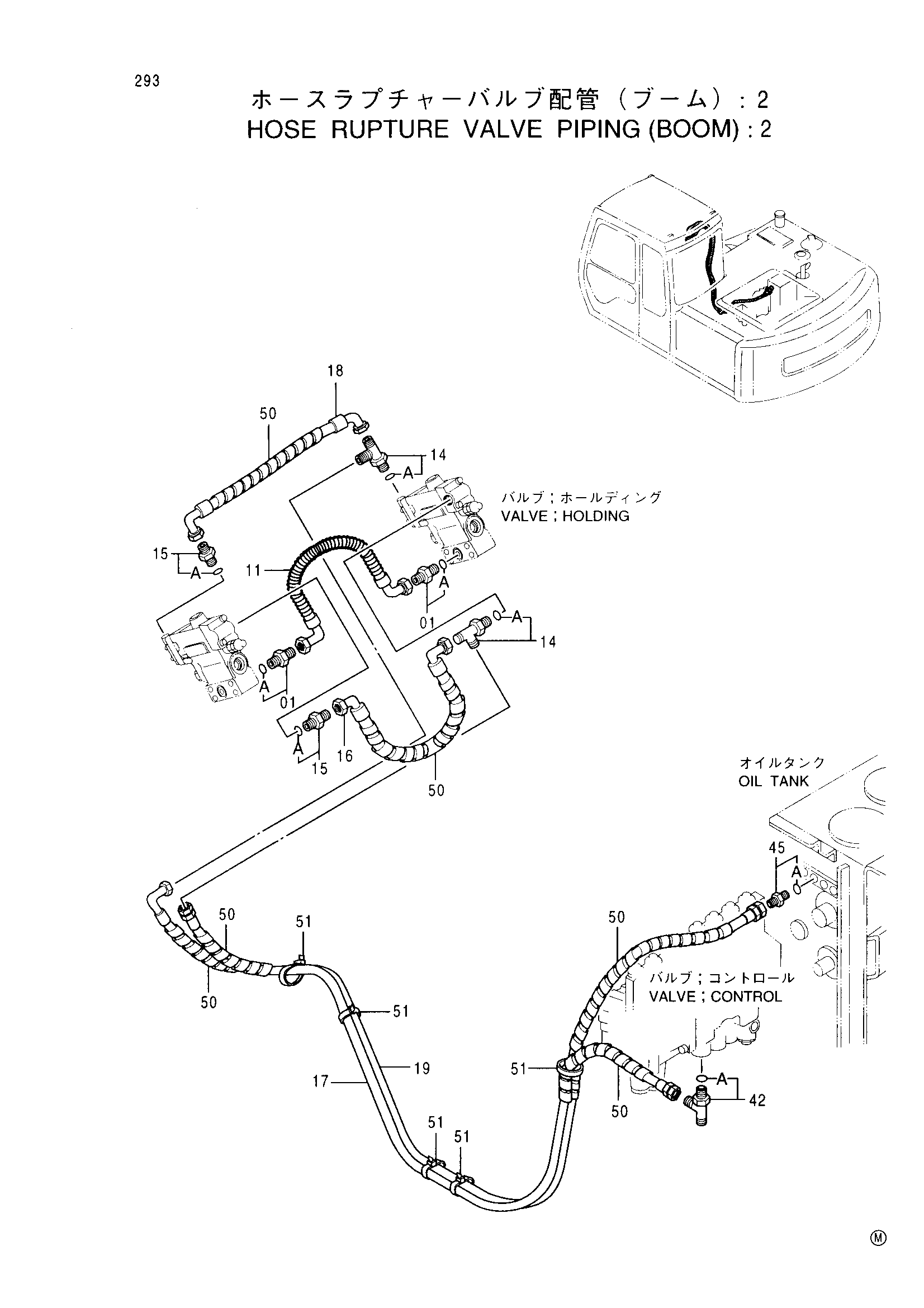

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2» для HITACHI EX120-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4326966 | Шланг | 1 |
| 14 | 4205363 | Тройник | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4295511 | Шланг | 1 |
| 17 | 4326042 | Шланг | 1 |
| 18 | 4327439 | Шланг | 1 |
| 19 | 4326041 | Шланг | 1 |
| 42 | 4205363 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4261938 | Фильтр | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4133527 | Защитный кожух | 6 |
| 51 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
