Передний трубопроводы (1) — HITACHI EX120-3C

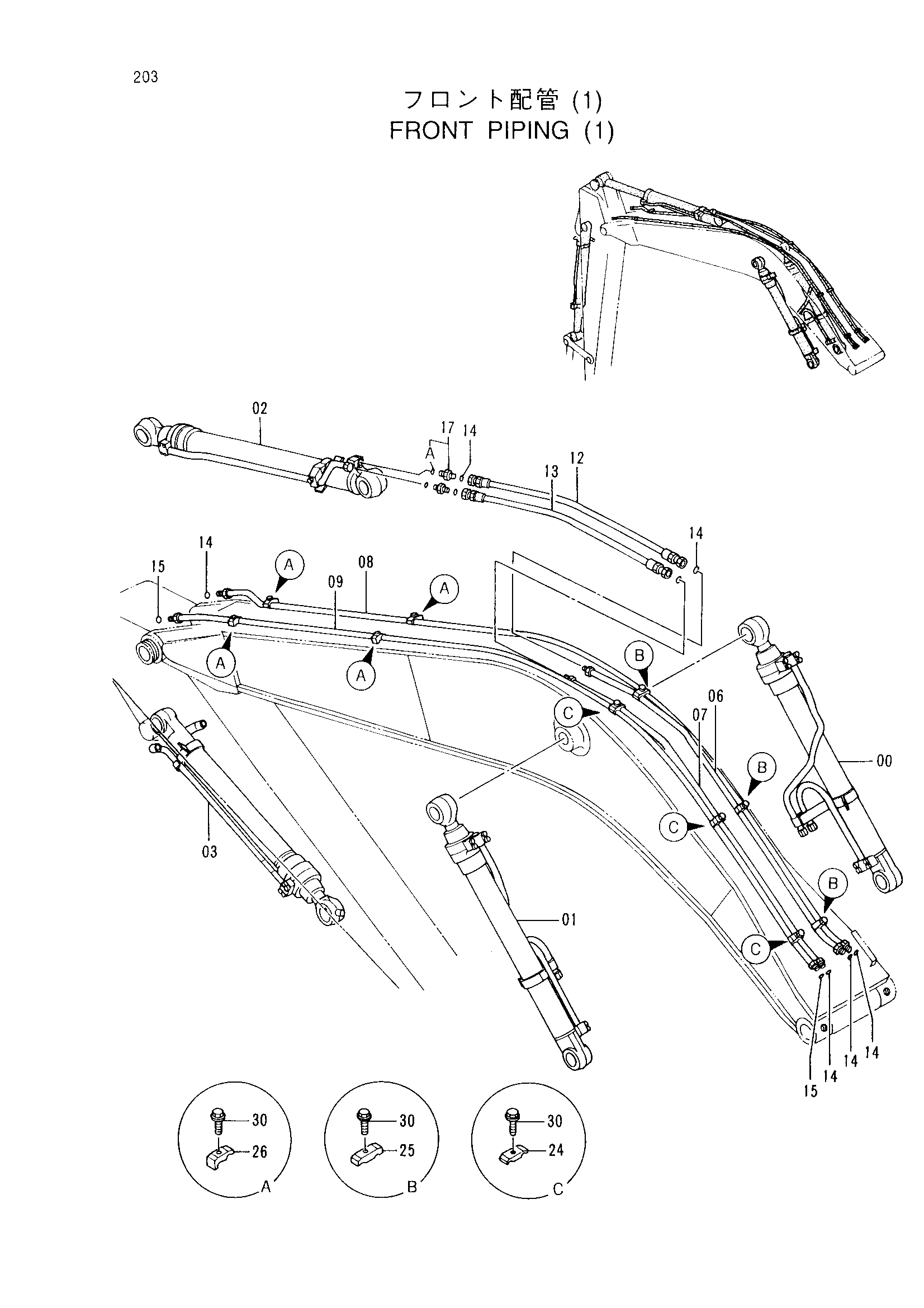

Заводская схема «Передний трубопроводы (1)» для HITACHI EX120-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4257642 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4257643 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4257644 | Гидроцилиндр рукояти | 1 |
| 03 | 4269538 | Гидроцилиндр ковша | 1 |
| 06 | 8048535 | Трубка | 1 |
| 07 | 8048536 | Трубка | 1 |
| 08 | 8048538 | Трубка | 1 |
| 09 | 8048537 | Трубка | 1 |
| 12 | 4260127 | Шланг | 1 |
| 13 | 4259322 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4189619 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4189858 | Хомут трубки | 3 |
| 25 | 4141806 | Хомут трубки | 3 |
| 26 | 4190125 | Хомут трубки | 4 |
| 30 | J011255 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
