Дверь блокировка (2) — HITACHI EX120-3C

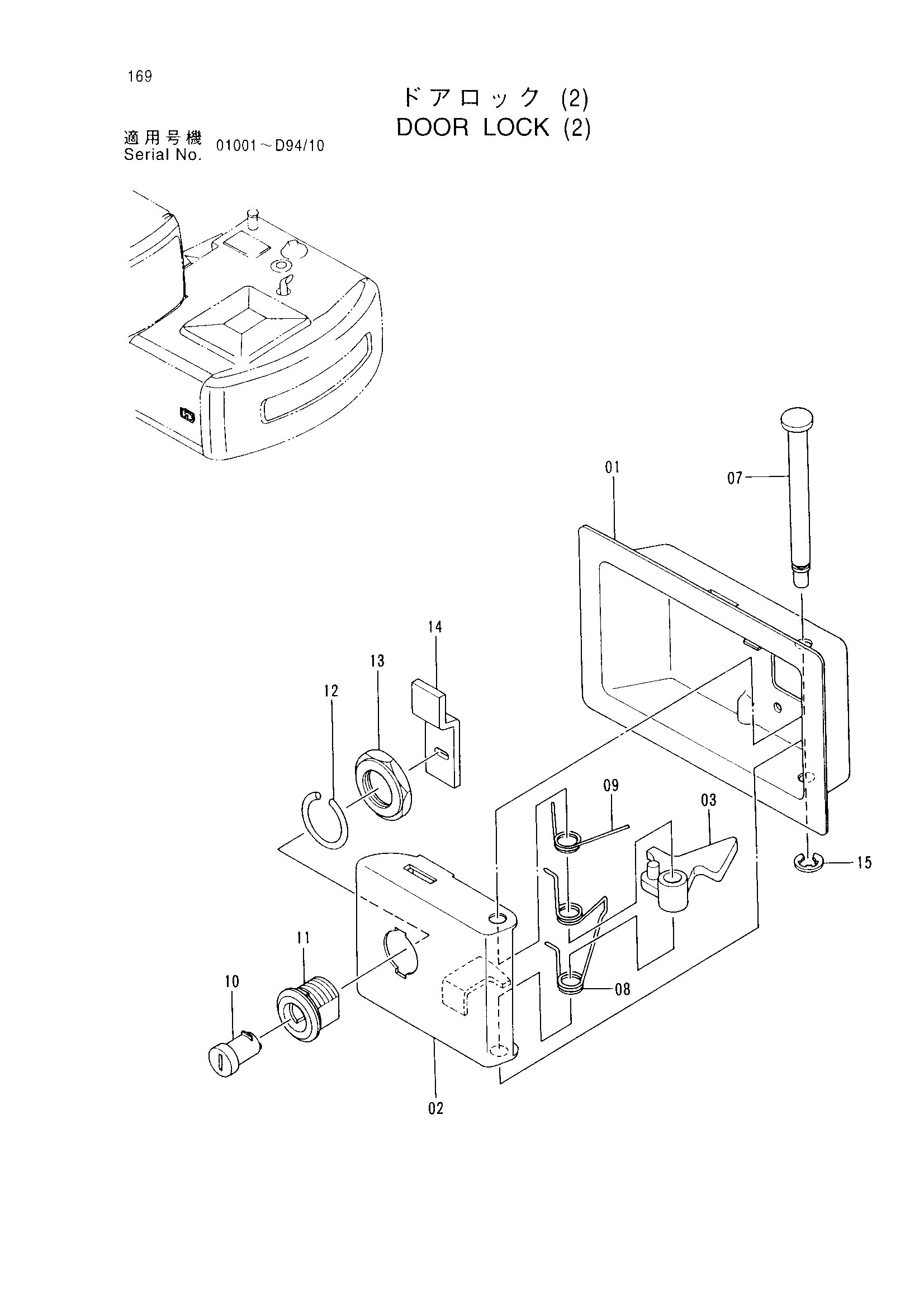

Заводская схема «Дверь блокировка (2)» для HITACHI EX120-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7017924 замена: 4354012 | Блокировка в сборе | 1 | |
| 01 | 8024462 замена: 4355968 | Крышка | 1 |
| 02 | 8024464 замена: 4355970 | Защёлка | 1 |
| 03 | 9717542 замена: 4355971 | Рычаг | 1 |
| 03 | 9717542 замена: 4355973 | Рычаг | 1 |
| 07 | 4134328 замена: 4355972 | Вал | 1 |
| 08 | 4134319 замена: 4355971 | Пружина | 1 |
| 08 | 4134319 замена: 4355973 | Пружина | 1 |
| 09 | 4134321 замена: 4355975 | Пружина | 1 |
| 10 | 4187085 замена: 4355976 | Гидроцилиндр. блокировка (H800) | 1 |
| 11 | 4187295 замена: 4355978 | Корпус | 1 |
| 12 | 4134322 замена: 4355979 | Шайба | 1 |
| 13 | 4134323 замена: 4355980 | Гайка | 1 |
| 14 | 4134331 замена: 4355981 | Пластина | 1 |
| 15 | 4112235 замена: 4355982 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
