033: Вентилятор и ремень вентилятора — HITACHI EX120-3C

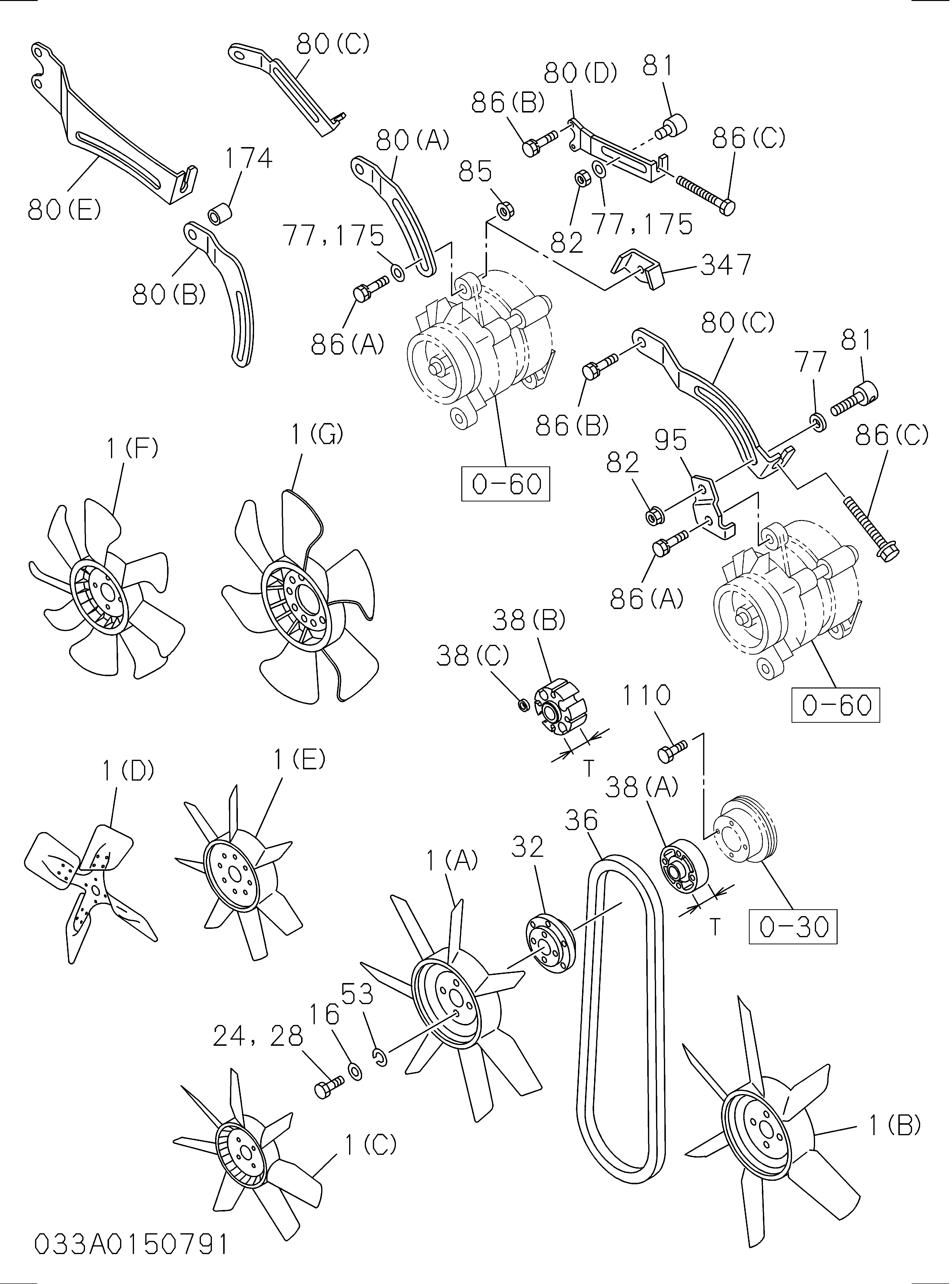

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI EX120-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 5136602991 | Вентилятор охлаждение | 1 |
| 001(A) | 8972539330 | Вентилятор охлаждение | 1 |
| 016 | 9098516490 | Шайба PL, охлаждение вентилятор | 4 |
| 024 | 0500408900 | Болт вентилятор | 4 |
| 036 | 5136710610 | Ремень охлаждение вентилятор | 1 |
| 036 | 1136713270 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 1136420290 | Проставка вентилятор | 1 |
| 038(A) | 1136420360 | Проставка вентилятор | 1 |
| 038(B) | 1136420490 | Проставка вентилятор | 1 |
| 077 | 9091647080 | Шайба PL, генератор TO ADJ пластина | 1 |
| 077 | 0916147080 | Шайба PL, генератор TO ADJ пластина | 1 |
| 080(A) | 5136740320 | Пластина ADJ | 1 |
| 086(A) | 0500408220 | Болт ADJ | 1 |
| 086(A) | 0280808250 | Болт ADJ | 1 |
| 086(B) | 0501410300 | Болт ADJ | 1 |
| 086(B) | 0280810250 | Болт ADJ | 1 |
| 086(B) | 0280510250 | Болт ADJ | 1 |
| 110 | 9034906100 | Винт шкив | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
