Бортовой редуктор — HITACHI EX120-3

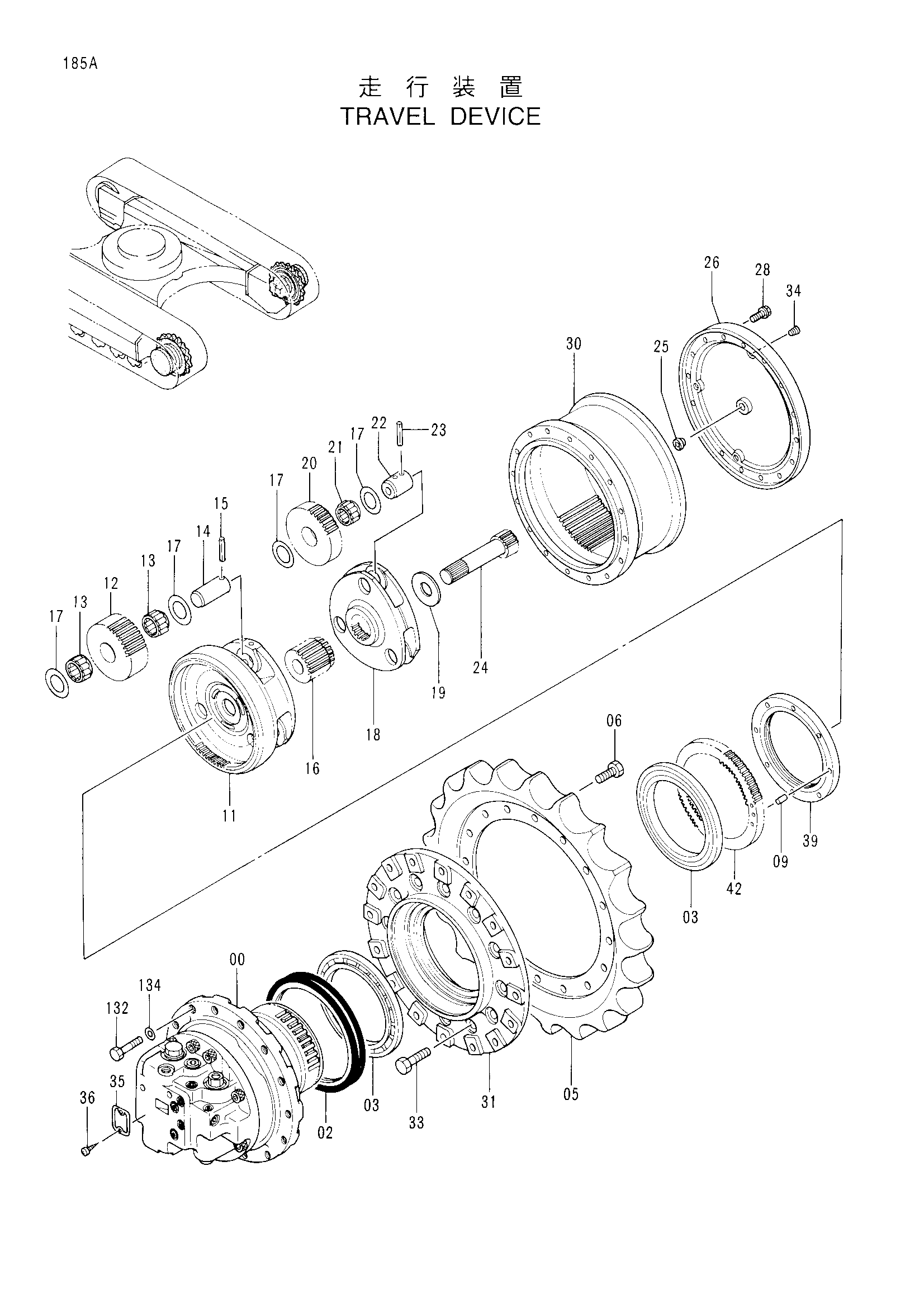

Заводская схема «Бортовой редуктор» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-42 | (9133211) | Бортовой редуктор в сборе | 2 |
| 00-42 | 9123358 замена: 9133211 | Бортовой редуктор в сборе | 2 |
| 00 | (9133168) | Гидромотор | 1 |
| 00 | 9122946 замена: 9133168 | Гидромотор | 1 |
| 02 | 4110369 | Комплект уплотнений | 1 |
| 03 | 4321887 | Роликовый подшипник | 2 |
| 05 | 1010325 | Звёздочка | 1 |
| 06 | J931640 | Болт | 16 |
| 09 | 4148012 | Установочный штифт | 1 |
| 11 | 1014516 | Водило | 1 |
| 12 | 3049926 | Планетарная шестерня | 3 |
| 13 | 4115435 | Игольчатый подшипник | 6 |
| 14 | 4245966 | Палец | 3 |
| 15 | 4144020 | Пружинный штифт | 3 |
| 16 | 3043237 замена: 3072878 | Солнечная шестерня | 1 |
| 16 | 3072878 | Солнечная шестерня | 1 |
| 17 | 4192982 | Упорная пластина | 12 |
| 18 | 2028797 | Водило | 1 |
| 19 | 4252721 | Проставка | 1 |
| 20 | 3049925 | Планетарная шестерня | 3 |
| 21 | 4252658 | Игольчатый подшипник | 3 |
| 22 | 4178203 | Палец | 3 |
| 23 | 4192020 | Пружинный штифт | 3 |
| 24 | 2028798 | Вал проп. | 1 |
| 25 | 4258916 | Стопорный палец | 1 |
| 26 | 2028800 | Крышка | 1 |
| 28 | J011230 | Болт с шайбой | 12 |
| 30 | 1016124 | Коронная шестерня | 1 |
| 31 | 1016125 | Барабан | 1 |
| 33 | J931660 | Болт | 16 |
| 34 | 4245797 | Пробка | 3 |
| 35 | 3053559 | Информационная табличка | 1 |
| 36 | M492564 | Приводной винт | 2 |
| 39 | 3057124 | Гайка | 1 |
| 42 | 3059034 | HUB | 1 |
| 132 | 4272305 | Болт | 28 |
| 134 | J222016 | Шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
