Электрооборудование (3-2) — HITACHI EX120-3

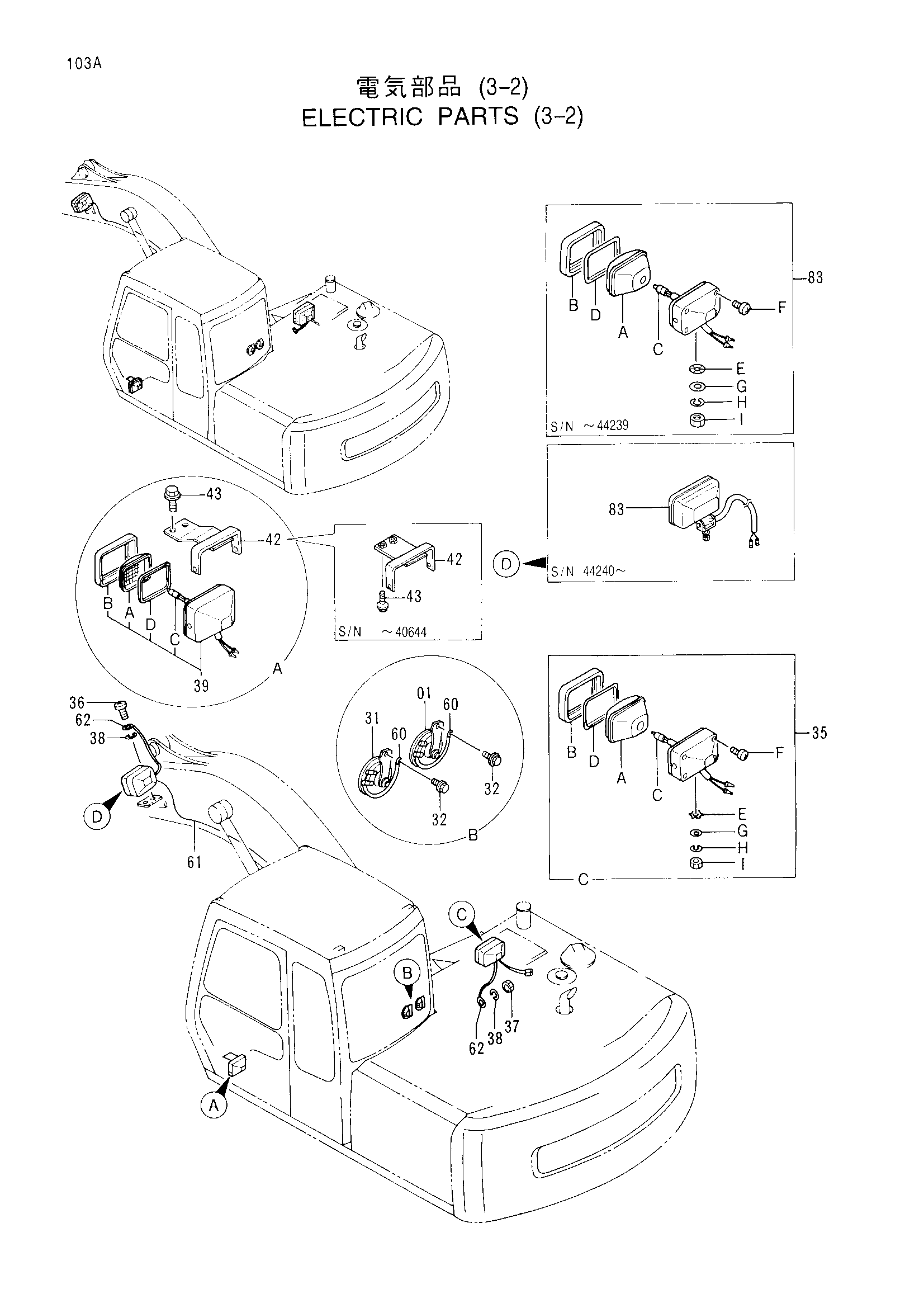

Заводская схема «Электрооборудование (3-2)» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал (HI) | 1 |
| 31 | 4191499 | Звуковой сигнал (LO) | 1 |
| 32 | J020825 | Болт с шайбой | 2 |
| 35 | 4326800 | Фонарь головка в сборе | 1 |
| 35 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 35A | 4326801 | Ленс блок | 1 |
| 35B | 4326802 | Рама | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4326803 | Прокладка | 1 |
| 35E | 4307026 | Шайба | 1 |
| 35F | 4307027 | Винт | 1 |
| 35G | A590114 | Шайба | 1 |
| 35H | A590914 | Пружинная шайба | 1 |
| 35I | J952014 | Гайка | 1 |
| 36 | M430613 | Винт | 1 |
| 37 | M500605 | Гайка | 1 |
| 38 | A590906 | Пружинная шайба | 2 |
| 39 | 4274478 | Фонарь головка в сборе | 1 |
| 39A | 4285646 | Рассеиватель | 1 |
| 39B | 4285647 | Обод | 1 |
| 39C | 4285648 | Лампа | 1 |
| 39D | 4288342 | Прокладка | 1 |
| 42 | 8051250 | Кронштейн | 1 |
| 42 | 8061439 | Кронштейн | 1 |
| 43 | J011025 | Болт с шайбой | 2 |
| 60 | 4254603 | Жгут проводов провод(звуковой сигнал масса) | 2 |
| 61 | 4261622 | Жгут проводов провод(стрела освещение) | 1 |
| 62 | 4254604 | Жгут проводов провод(освещение масса) | 2 |
| 83 | 4326800 | Фонарь головка в сборе | 1 |
| 83 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 83 | 4363932 | Фонарь головка в сборе | 1 |
| 83A | 4326801 | Ленс блок | 1 |
| 83B | 4326802 | Рама | 1 |
| 83C | 4285648 | Лампа | 1 |
| 83D | 4326803 | Прокладка | 1 |
| 83E | 4307026 | Шайба | 1 |
| 83F | 4307027 | Винт | 1 |
| 83G | A590114 | Шайба | 1 |
| 83H | A590914 | Пружинная шайба | 1 |
| 83I | J952014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
