Кабина (5) — HITACHI EX120-3

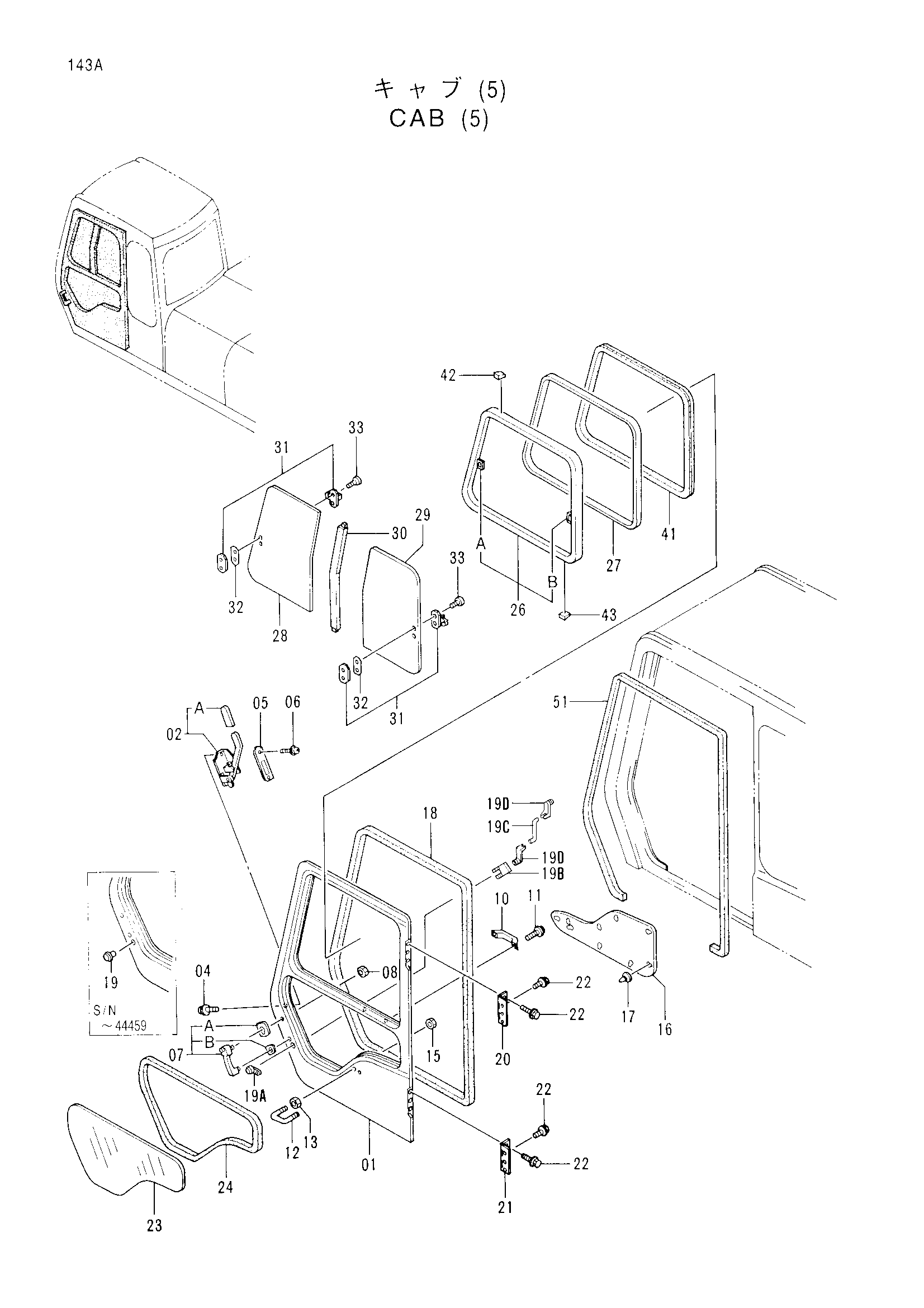

Заводская схема «Кабина (5)» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4341203 | Дверь | 1 |
| 01-43 | 4341201 | Кабина дверь в сборе | 1 |
| 02 | 4295576 | Замок | 1 |
| 02A | 4295577 | Крышка | 1 |
| 04 | 4320168 | Болт с шайбой | 4 |
| 05 | 4295585 | Крышка | 1 |
| 06 | J460516 | Винт с шайбой | 2 |
| 07 | 4295581 | Рукоятка наружный | 1 |
| 07A | 4323455 | Манжета нейлоновый | 1 |
| 07B | 4323456 | Манжета нейлоновый | 1 |
| 08 | 4321892 | Гайка | 2 |
| 10 | 4204579 | Рукоятка | 1 |
| 11 | J460616 | Винт с шайбой | 2 |
| 12 | 4295586 | U-образный болт | 1 |
| 13 | 4295662 | Гайка | 2 |
| 15 | 4295662 | Гайка | 2 |
| 16 | 4320169 замена: 4372272 | Трим накладка | 1 |
| 16 | 4372272 | Трим накладка | 1 |
| 17 | 4320147 | Зажим | 9 |
| 18 | 4295587 | Уплотнитель | 1 |
| 19 | 4295588 | Замок | 1 |
| 19A | 4362135 | Замок двери | 1 |
| 19B | 4328638 | Зажим | 1 |
| 19C | 4362997 | Тяга | 1 |
| 19D | 4328639 | Держатель | 1 |
| 20 | 4295589 | Петля дверь | 1 |
| 21 | 4295590 | Петля дверь | 1 |
| 22 | 4295578 | Болт с шайбой | 12 |
| 23 | 4289512 | Стекло | 1 |
| 24 | 4289513 | Резиновый Z | 1 |
| 26 | 4295591 | Рамка окна | 1 |
| 26-33 | 4289514 | Сасх дверь в сборе | 1 |
| 26A | 4295592 | Защёлка | 1 |
| 26B | 4147893 | Защёлка | 1 |
| 27 | 4295606 | Стекло RUN | 1 |
| 28 | 4289516 | Стекло | 1 |
| 29 | 4289515 | Стекло | 1 |
| 30 | 4295609 | Резиновая прокладка | 1 |
| 31 | 4295610 | Замок | 2 |
| 32 | 4295611 | Проставка | 2 |
| 33 | 4219753 | Винт | 4 |
| 41 | 4295612 | Резиновая прокладка | 1 |
| 42 | 4204567 | Проставка | 3 |
| 43 | 4147896 | Проставка | 8 |
| 51 | 4295613 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
