Многофункциональный рычаг трубопроводы (3) — HITACHI EX120-3

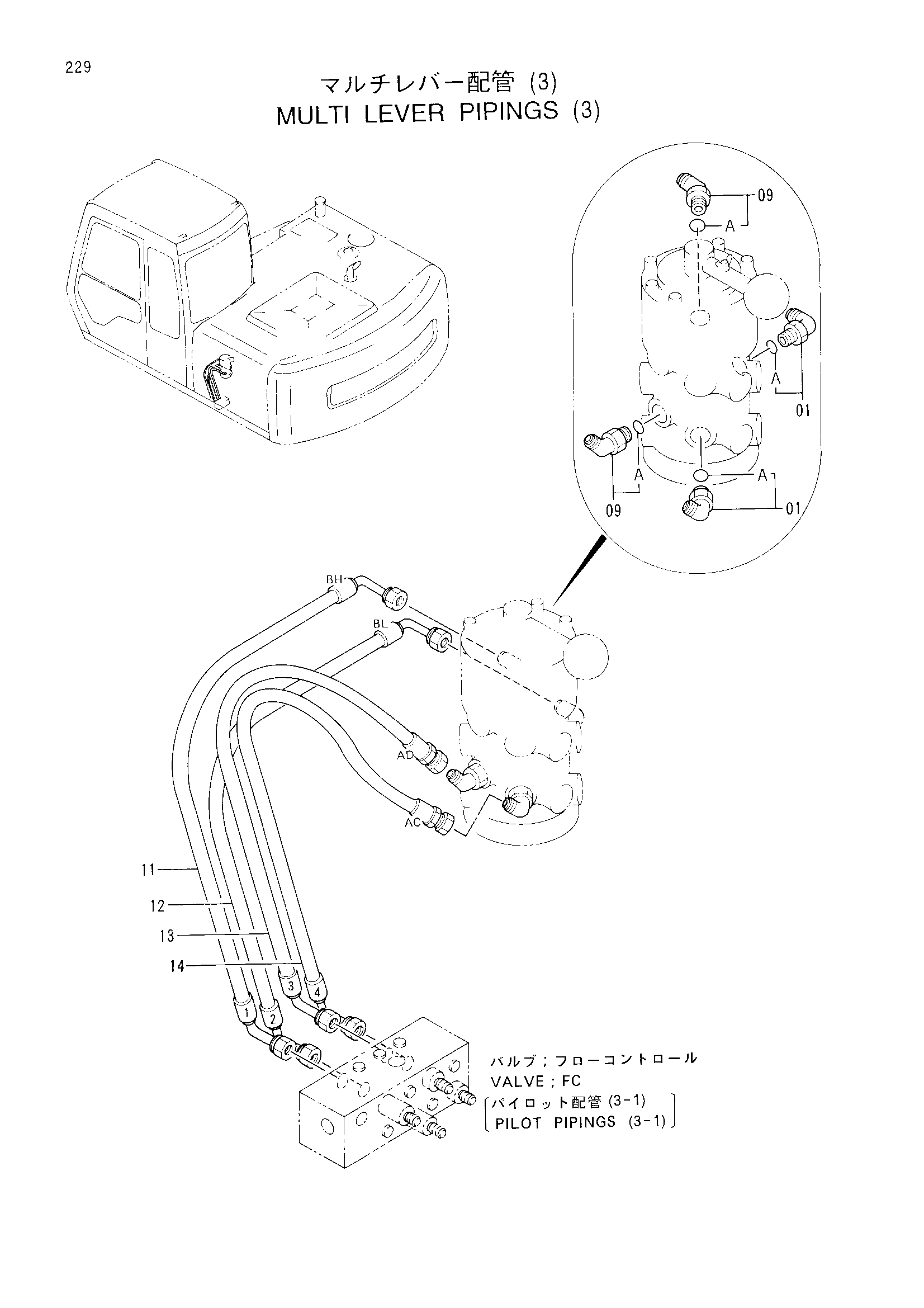

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154671	Угловой штуцер	2
01A	4509180	Уплотнительное кольцо	1
09	4190244	Угловой штуцер	2
09A	4509180	Уплотнительное кольцо	1
11	4286670	Шланг (1, BH)	1
12	4286671	Шланг (2, BL)	1
13	4286672	Шланг (3, AD)	1
14	4286673	Шланг (4, AC)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
