Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX120-3

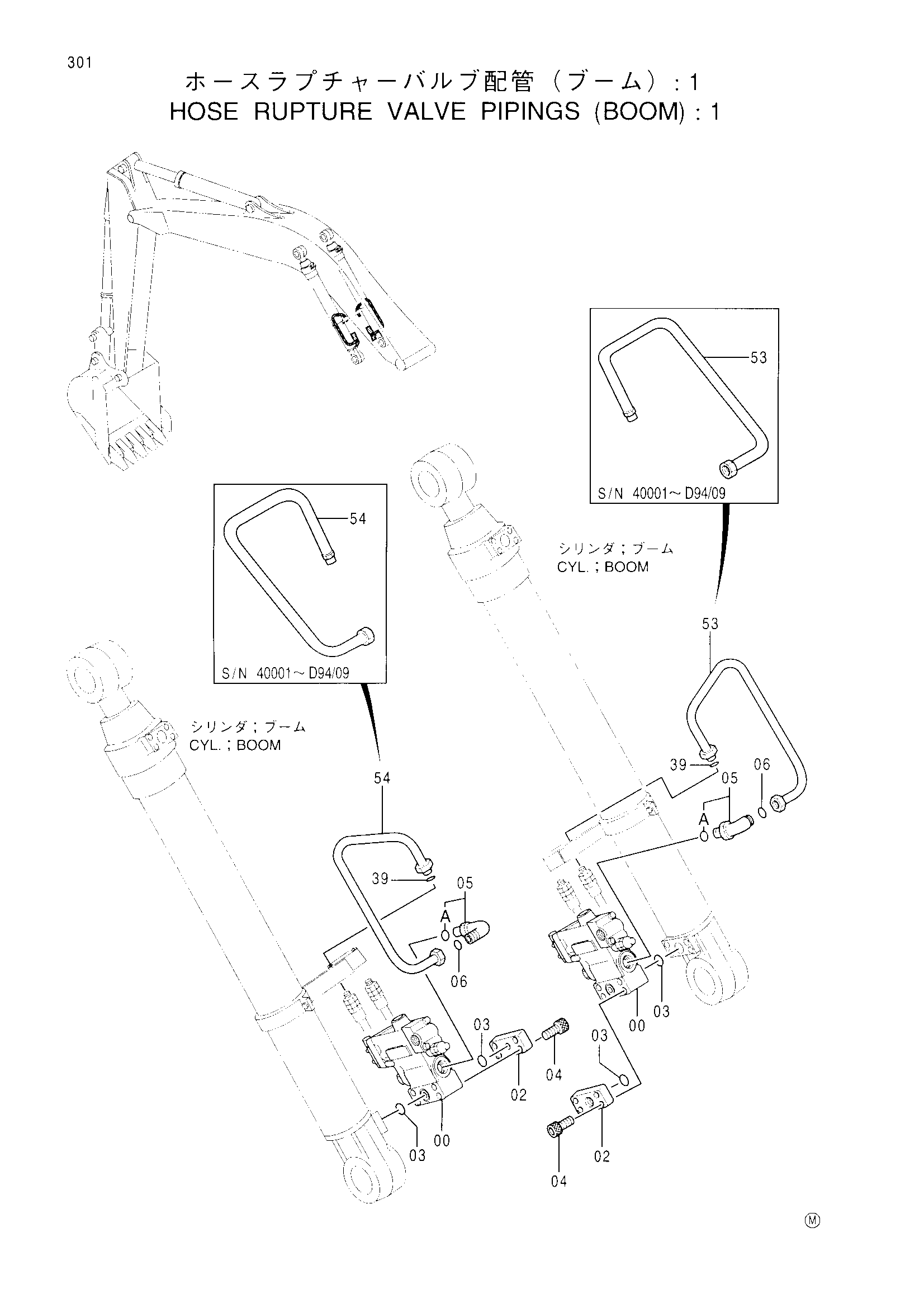

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4311300 | Удерживающий клапан | 2 |
| 00 | 4345286 | Удерживающий клапан | 2 |
| 02 | 4293167 | Фланец | 2 |
| 03 | A811030 | Уплотнительное кольцо | 4 |
| 04 | M341095 | Болт с внутренним шестигранником | 8 |
| 05 | 4322739 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 39 | 4138938 | Уплотнительное кольцо | 2 |
| 53 | 8059511 замена: 8062343 | Трубка | 1 |
| 53 | 8062343 | Трубка | 1 |
| 54 | 8059510 замена: 8062344 | Трубка | 1 |
| 54 | 8062344 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
