Дверь блокировка (3) — HITACHI EX120-3

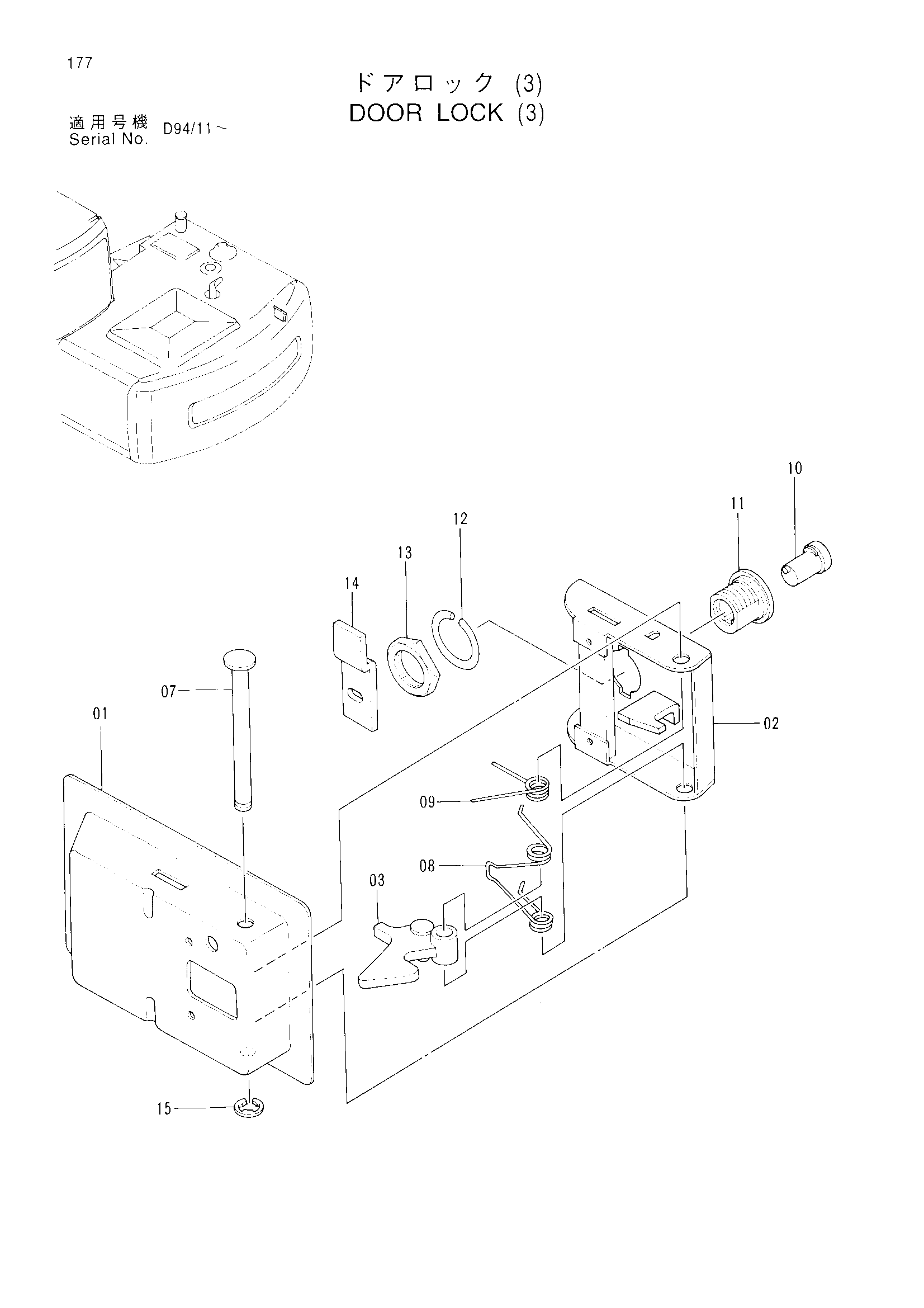

Заводская схема «Дверь блокировка (3)» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4354011 замена: 4361768 | Блокировка в сборе | 1 | |
| 4361768 | Блокировка в сборе | 1 | |
| 01 | 4355967 | Крышка | 1 |
| 02 | 4355969 | Защёлка | 1 |
| 03 | 4355971 | Рычаг | 1 |
| 07 | 4355972 | Вал | 1 |
| 08 | 4355973 | Пружина | 1 |
| 09 | 4355974 | Пружина | 1 |
| 10 | 4355976 замена: 4361783 | Гидроцилиндр. блокировка (H800) | 1 |
| 10 | 4361783 | Гидроцилиндр. блокировка(H800 - H808) | 1 |
| 11 | 4355978 | Корпус | 1 |
| 12 | 4355979 | Шайба | 1 |
| 13 | 4355980 | Гайка | 1 |
| 14 | 4355981 | Пластина | 1 |
| 15 | 4355982 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
