Масляный поддон и указатель уровня — HITACHI EX120-3

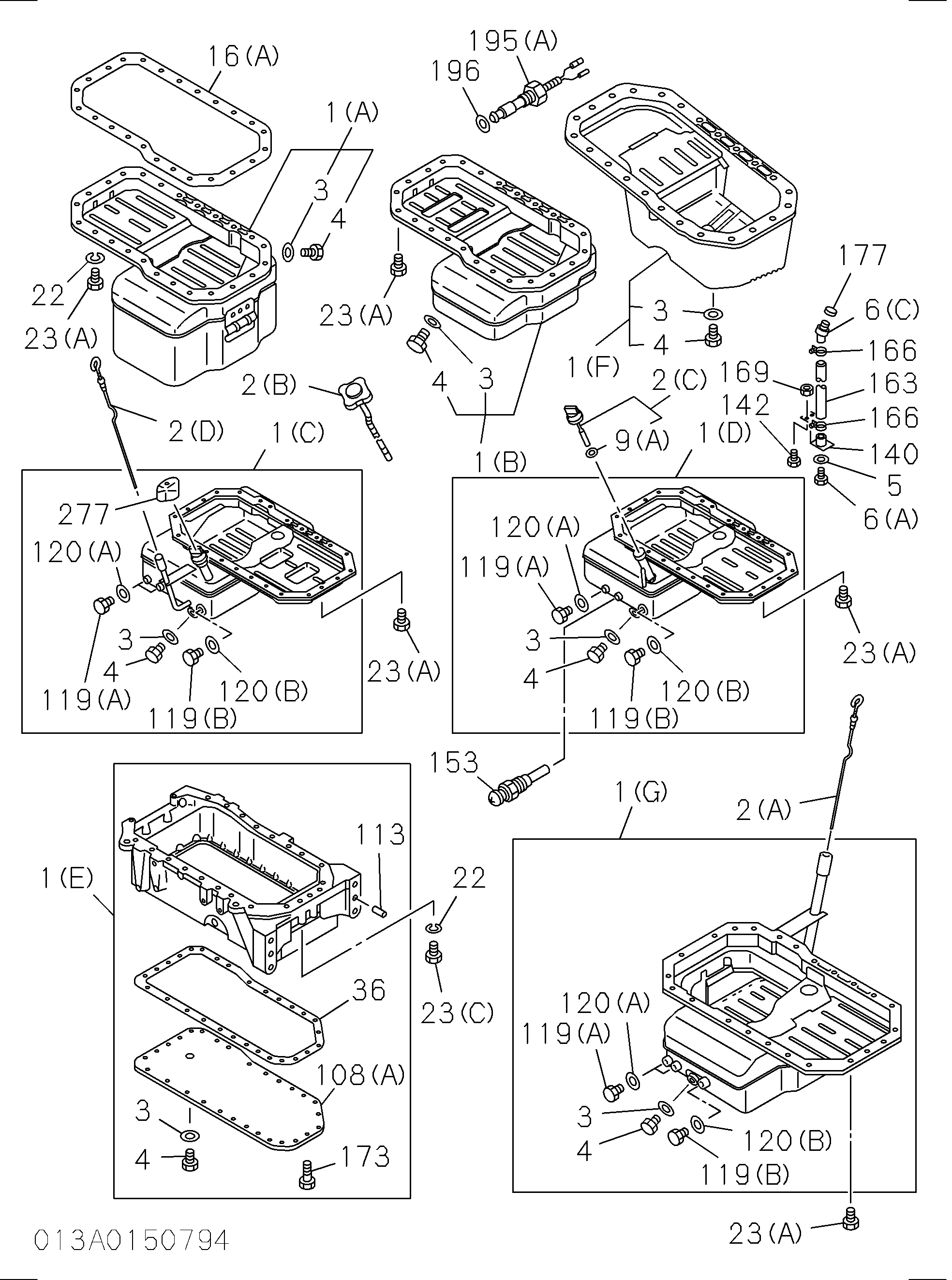

Заводская схема «Масляный поддон и указатель уровня» для HITACHI EX120-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(I) | 8970851740 | Поддон в сборе масляный | 1 |
| 1(I) | 8971046280 | Поддон в сборе масляный | 1 |
| 2(A) | 8970209850 | Указатель масляный уровень | 1 |
| 3 | 1096231830 | Прокладка дренажный пробка | 1 |
| 4 | 9096620120 | Пробка дренажный, масляный | 1 |
| 8(A) | 8970209320 | Трубка направляющая, масляный указатель уровня | 1 |
| 8(A) | 8970209320 | Трубка направляющая, масляный указатель уровня | 1 |
| 9(B) | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 10 | 0500408160 | Болт направляющая трубка | 1 |
| 10 | 0280808120 | Болт направляющая трубка | 1 |
| 13(A) | 9091605080 | Шайба PL, направляющая трубка, масляный указатель уровня | 1 |
| 16(A) | 8943708360 | Прокладка масляный поддон TO C/BL | 1 |
| 16(A) | 8943706660 | Прокладка масляный поддон TO C/BL | 1 |
| 23(A) | 0500408180 | Болт масляный поддон | 24 |
| 195(B) | 1824800280 | Датчик масляный уровень | 1 |
| 195(B) | 8971193581 | Датчик масляный уровень | 1 |
| 196 | 1096233550 | Прокладка датчик | 1 |
| 198 | 5113690720 | Проставка направляющая трубка | 1 |
| 199(A) | 0501406280 | Болт проставка | 3 |
| 199(A) | 0280806220 | Болт проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
