Электромагнитный клапан — HITACHI EX120-2m

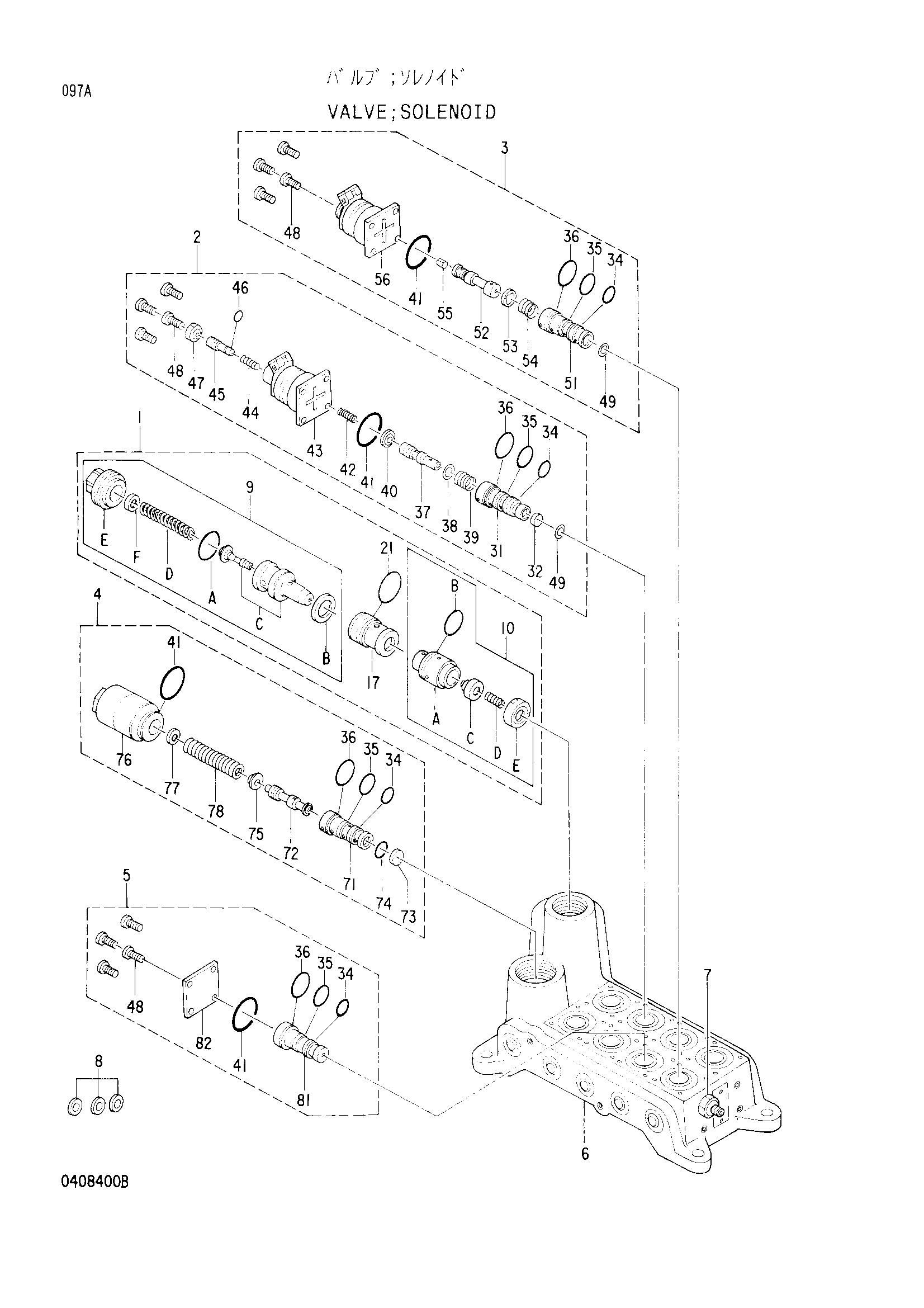

Заводская схема «Электромагнитный клапан» для HITACHI EX120-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4276904	Электромагнитный клапан	1
1	4289288	Предохранительный клапан в сборе	1
1-10	4309971	Предохранительный клапан	1
1-10A	0408401	Сиденье	1
1-10B	0408402	Уплотнительное кольцо	1
1-10C	0408403	Обратный клапан	1
1-10D	0408404	Пружина	1
1-10E	0408405	Колпачок	1
1-17	0408406	Втулка	1
1-21	0408407	Уплотнительное кольцо	1
1-9	4309970	Обратный клапан	1
1-9A	0308705	Уплотнительное кольцо	1
1-9B	0308704	Прокладка	1
1-9C	0308703	Клапан в сборе	1
1-9D	0408408	Пружина	1
1-9E	0308709	Пробка	1
2	4288336	Электромагнитный клапан в сборе	6
2-34	0408409	Уплотнительное кольцо	1
2-35	0408410	Уплотнительное кольцо	1
2-36	0408411	Уплотнительное кольцо	1
2-41	0408412	Уплотнительное кольцо	1
2-48	0408413	Болт с внутренним шестигранником	4
3	4288337	Электромагнитный клапан в сборе	1
3-34	0408409	Уплотнительное кольцо	1
3-35	0408410	Уплотнительное кольцо	1
3-36	0408411	Уплотнительное кольцо	1
3-41	0408412	Уплотнительное кольцо	1
3-48	0408413	Болт с внутренним шестигранником	4
4	4308987	Клапан в сборе	1
4-34	0408409	Уплотнительное кольцо	1
4-35	0408410	Уплотнительное кольцо	1
4-36	0408411	Уплотнительное кольцо	1
4-41	0408412	Уплотнительное кольцо	1
4-74	4506412	Уплотнительное кольцо	1
5	4289290	Втулка в сборе	1
5-34	0408409	Уплотнительное кольцо	1
5-35	0408410	Уплотнительное кольцо	1
5-36	0408411	Уплотнительное кольцо	1
5-41	0408412	Уплотнительное кольцо	1
5-48	0408413	Болт с внутренним шестигранником	4
5-81	0408415	Втулка	1
5-82	0408416	Пластина	1
7	0408414	Адаптер	1
8	4293211	Регулировочная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
