Одинарный насос (1/2) — HITACHI EX120-2m

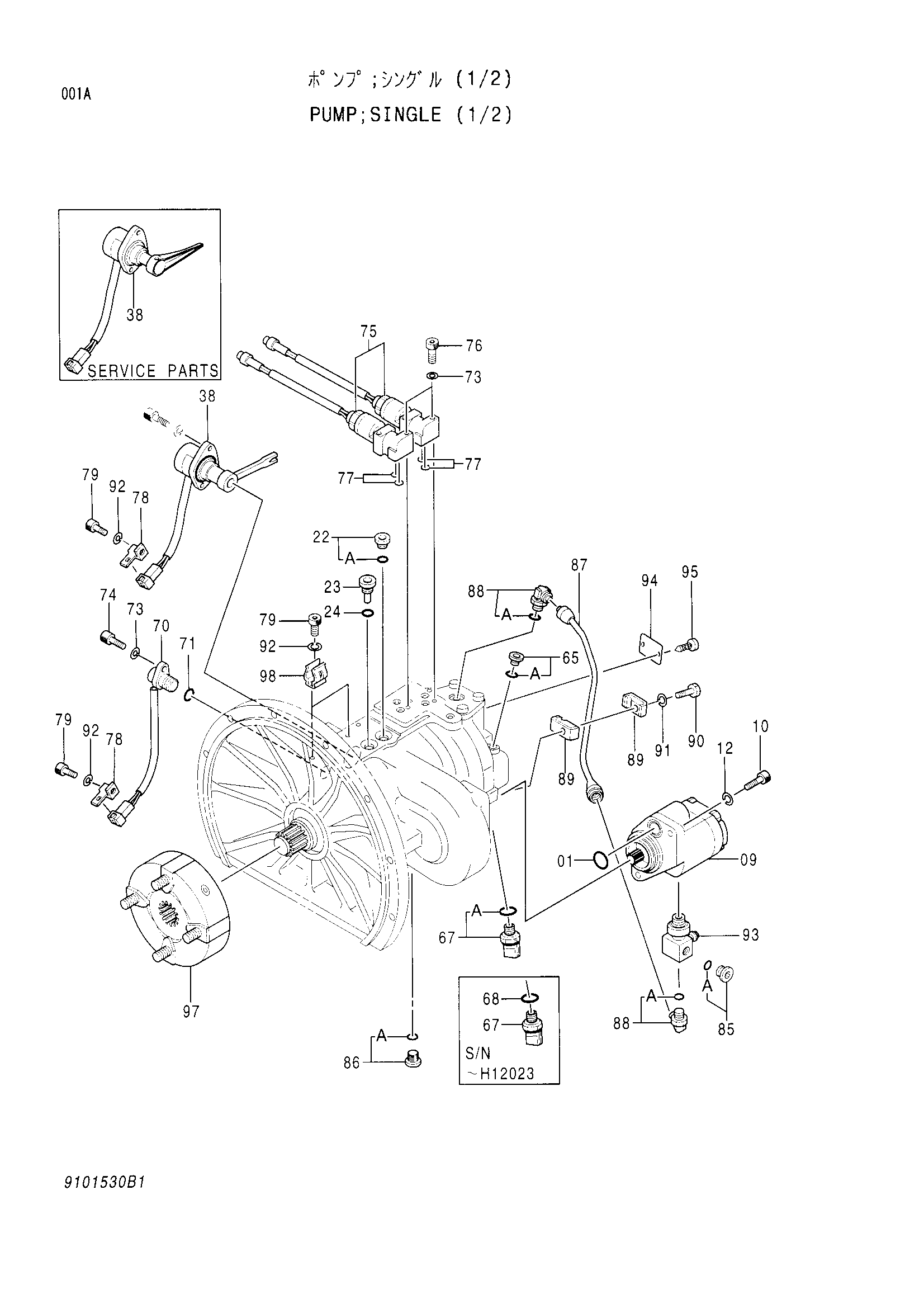

Заводская схема «Одинарный насос (1/2)» для HITACHI EX120-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101530 | Насос одинарный (1/2) | 1 | |
| 01 | 4254405 | Уплотнительное кольцо | 1 |
| 09 | 4255303 | Шестерённый насос | 1 |
| 10 | M341030 | Болт с внутренним шестигранником | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 22 | 9089486 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4233165 | Пробка | 1 |
| 24 | 957366 | Уплотнительное кольцо | 1 |
| 65 | 9089485 | Пробка | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4248773 замена: 4339754 | Датчик давления | 1 |
| 67 | 4339754 | Датчик давления | 1 |
| 67A | 4150302 | Уплотнительное кольцо | 1 |
| 68 | 4150302 | Уплотнительное кольцо | 1 |
| 68 | 4506416 замена: 4150302 | Уплотнительное кольцо | 1 |
| 70 | 4265372 | Датчик револ. | 1 |
| 71 | 4269615 замена: 4306888 | Уплотнительное кольцо | 1 |
| 71 | 4306888 | Уплотнительное кольцо | 1 |
| 73 | A590106 | Плоская шайба | 5 |
| 74 | M340616 | Болт с внутренним шестигранником | 1 |
| 75 | 9098250 замена: 9120292 | Электромагнитный клапан | 2 |
| 75 | 9120292 | Электромагнитный клапан | 2 |
| 76 | M340645 | Болт с внутренним шестигранником | 4 |
| 77 | 971823 | Уплотнительное кольцо | 4 |
| 78 | 4252767 | Кронштейн | 2 |
| 79 | M340613 | Болт с внутренним шестигранником | 4 |
| 85 | 9089485 | Пробка | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 86 | 9089486 | Пробка | 1 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 3055949 | Трубка | 1 |
| 88 | 4179837 | Штуцер трубки | 2 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
| 89 | 9736515 | Хомут | 2 |
| 90 | J900830 | Болт | 1 |
| 91 | A590908 | Пружинная шайба | 1 |
| 92 | 4169516 | Пружинная шайба | 4 |
| 93 | 4278547 | Адаптер | 1 |
| 94 | 3020380 | Информационная табличка | 1 |
| 95 | M492564 | Приводной винт | 2 |
| 97 | 4239375 | Муфта резиновый | 1 |
| 98 | 4276559 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
