Гусеничная рама — HITACHI EX120-2

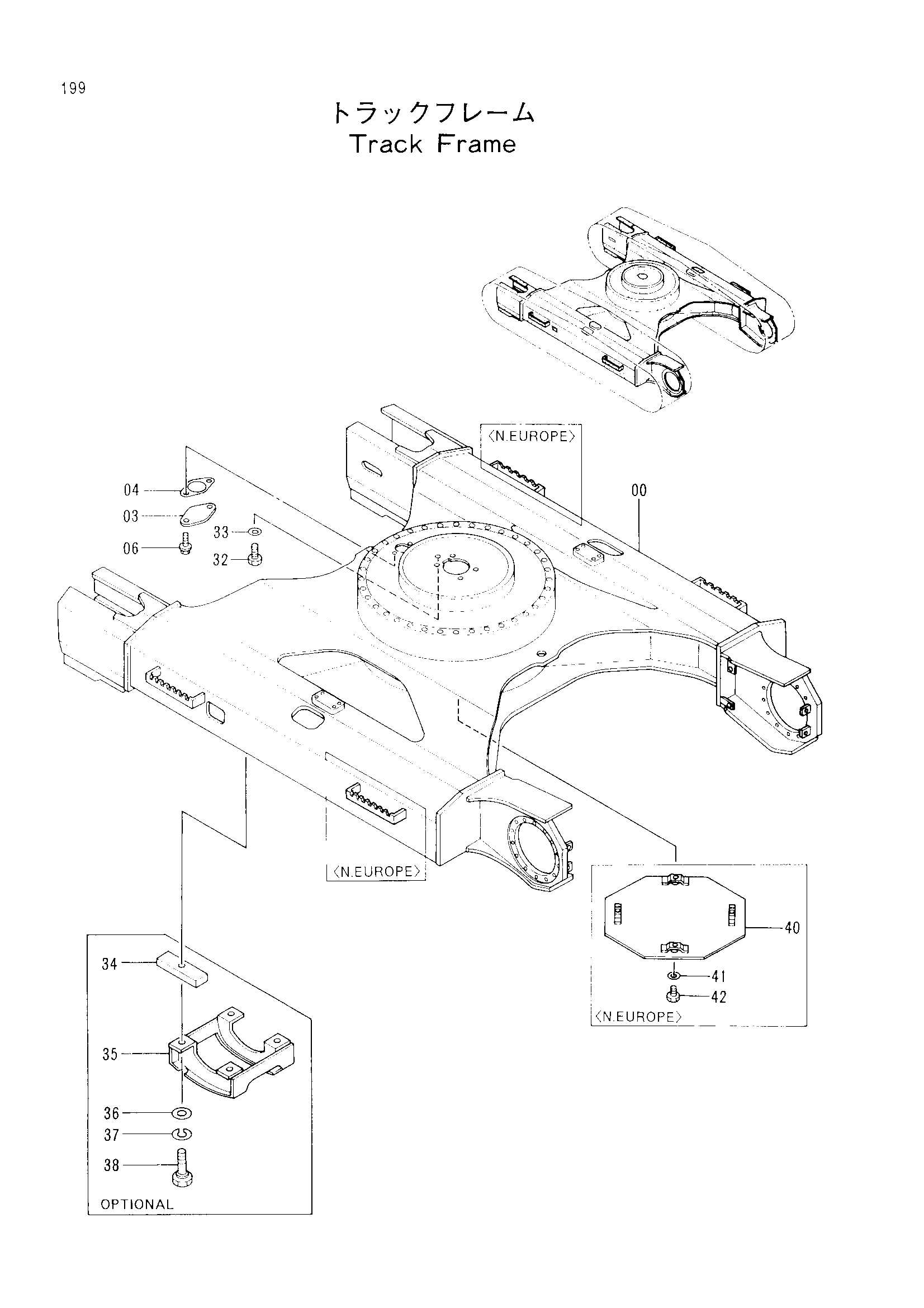

Заводская схема «Гусеничная рама» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010610 | Рама гусеница <STD> | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 32 | J901220 | Болт | 1 |
| 33 | A590112 | Плоская шайба | 1 |
| 34 | 4295387 | Седло винта | 8 |
| 35 | 8053552 | Защитный кожух | 2 |
| 36 | J222016 | Шайба | 8 |
| 37 | A590916 | Пружинная шайба | 8 |
| 38 | 4295195 | Болт | 8 |
| 40 | 8041756 | Крышка <N.EUROPE> | 1 |
| 41 | J217083 | Шайба | 4 |
| 42 | J901025 | Болт <N.EUROPE> | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
