Кондиционер (2) — HITACHI EX120-2

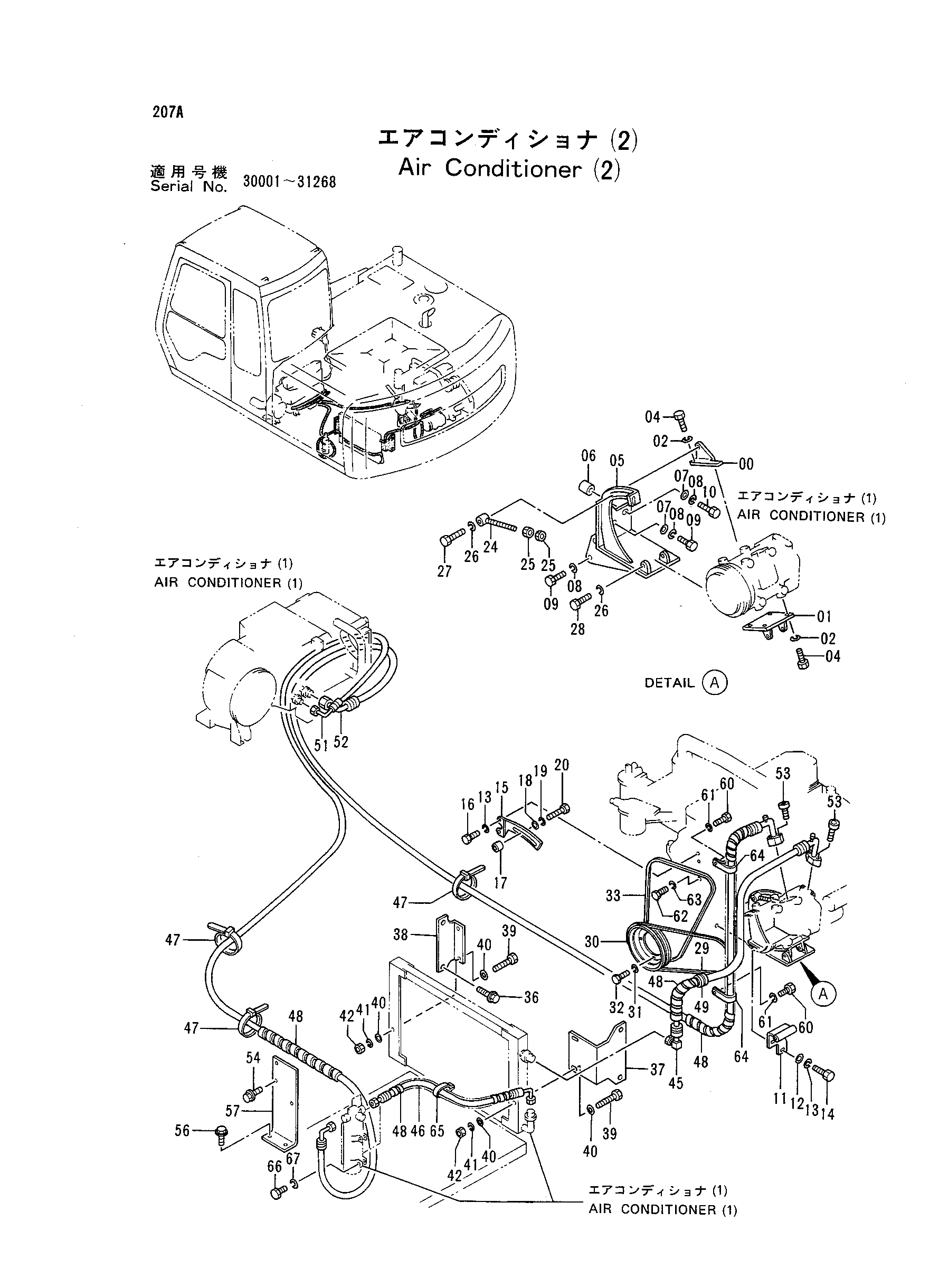

Заводская схема «Кондиционер (2)» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3052440 | Кронштейн | 1 |
| 01 | 8048983 | Кронштейн | 1 |
| 02 | A590910 | Пружинная шайба | 6 |
| 04 | J901022 | Болт | 6 |
| 05 | 7023428 | Кронштейн | 1 |
| 06 | 4193742 | Проставка | 1 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | M111025 | Болт | 3 |
| 10 | M111056 | Болт | 1 |
| 11 | 9736631 | Кронштейн | 1 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | M111028 | Болт | 2 |
| 15 | 3055382 | Кронштейн | 1 |
| 16 | M111030 | Болт | 2 |
| 17 | 4193743 | Проставка | 1 |
| 18 | 4225974 | Плоская шайба | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 20 | J900845 | Болт | 1 |
| 24 | 9716251 | Болт | 1 |
| 25 | J952010 | Гайка | 2 |
| 26 | A590908 | Пружинная шайба | 3 |
| 27 | J900840 | Болт | 1 |
| 28 | J900825 | Болт | 2 |
| 29 | 4262734 | Ремень V | 1 |
| 30 | 4193744 | Шкив | 1 |
| 31 | A590908 | Пружинная шайба | 4 |
| 32 | J900816 | Болт | 4 |
| 33 | 4285670 | Ремень V | 1 |
| 36 | J021025 | Болт с шайбой | 2 |
| 37 | 4266487 | Кронштейн | 1 |
| 38 | 4266486 | Кронштейн | 1 |
| 39 | J900640 | Болт | 4 |
| 40 | A590106 | Плоская шайба | 8 |
| 41 | A590906 | Пружинная шайба | 4 |
| 42 | M500605 | Гайка | 4 |
| 45 | 4285957 | Шланг радиатора | 1 |
| 46 | 4285958 | Шланг радиатора | 1 |
| 47 | 4055312 | Ленточный зажим | 10 |
| 48 | 4044420 | Защитный кожух | 6 |
| 49 | 94-2811 | Резиновая втулка | 1 |
| 51 | 4269776 | Шланг радиатора | 1 |
| 52 | 4285959 | Шланг радиатора | 1 |
| 53 | M340830 | Болт с внутренним шестигранником | 4 |
| 54 | J010825 | Болт с шайбой | 3 |
| 56 | J021030 | Болт с шайбой | 2 |
| 57 | 9736271 | Пластина | 1 |
| 60 | J900820 | Болт | 2 |
| 61 | A590908 | Пружинная шайба | 2 |
| 62 | M161036 | Болт | 1 |
| 63 | A590910 | Пружинная шайба | 1 |
| 64 | 4190264 | Зажим | 2 |
| 65 | 929968 | Зажим WD. | 1 |
| 66 | J900616 | Болт | 2 |
| 67 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
