Консоль (левый)[N.EUROPE] — HITACHI EX120-2

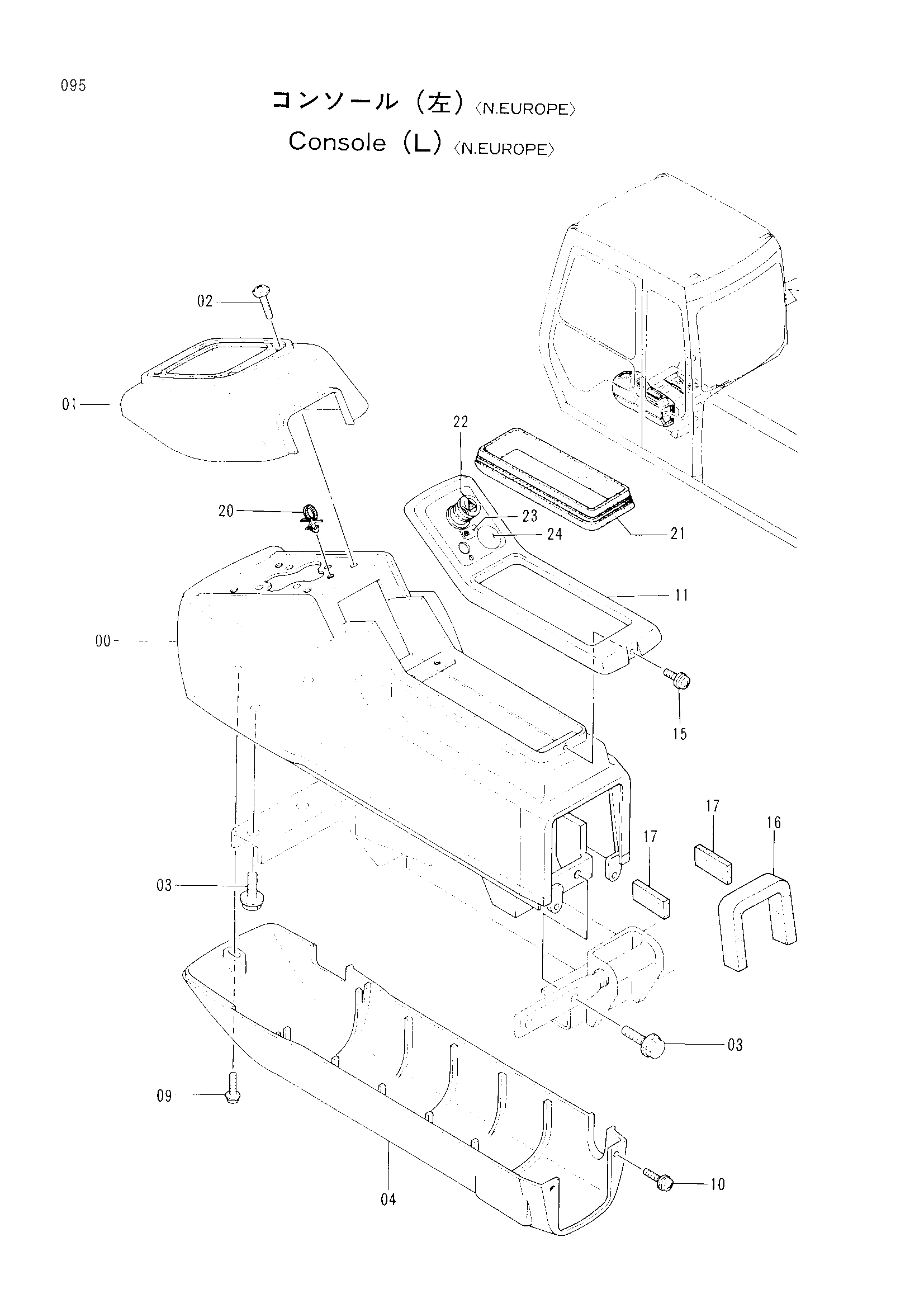

Заводская схема «Консоль (левый)[N.EUROPE]» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Консоль (левый)[N.EUROPE] HITACHI EX120-2](/catalog-drawings/f0/f0bc9a14-da8e-4125-a6b7-a5d396408dc7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003051 | Стойка | 1 |
| 01 | 1015067 | Крышка | 1 |
| 02 | J460635 | Винт с шайбой | 4 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 1015072 | Крышка | 1 |
| 09 | J680625 | Винт с шайбой | 1 |
| 10 | J680614 | Винт с шайбой | 2 |
| 11 | 8049785 | Рама | 1 |
| 15 | J680516 | Винт с шайбой | 1 |
| 16 | 4289705 | Резиновая прокладка | 1 |
| 17 | 4289706 | Резиновая прокладка | 2 |
| 20 | 4300351 | Ленточный зажим | 1 |
| 21 | 3060388 | Рама | 1 |
| 22 | 4268646 | Информационная табличка | 1 |
| 23 | 4268647 | Информационная табличка | 1 |
| 24 | 4293817 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
