Электрооборудование (2) — HITACHI EX120-2

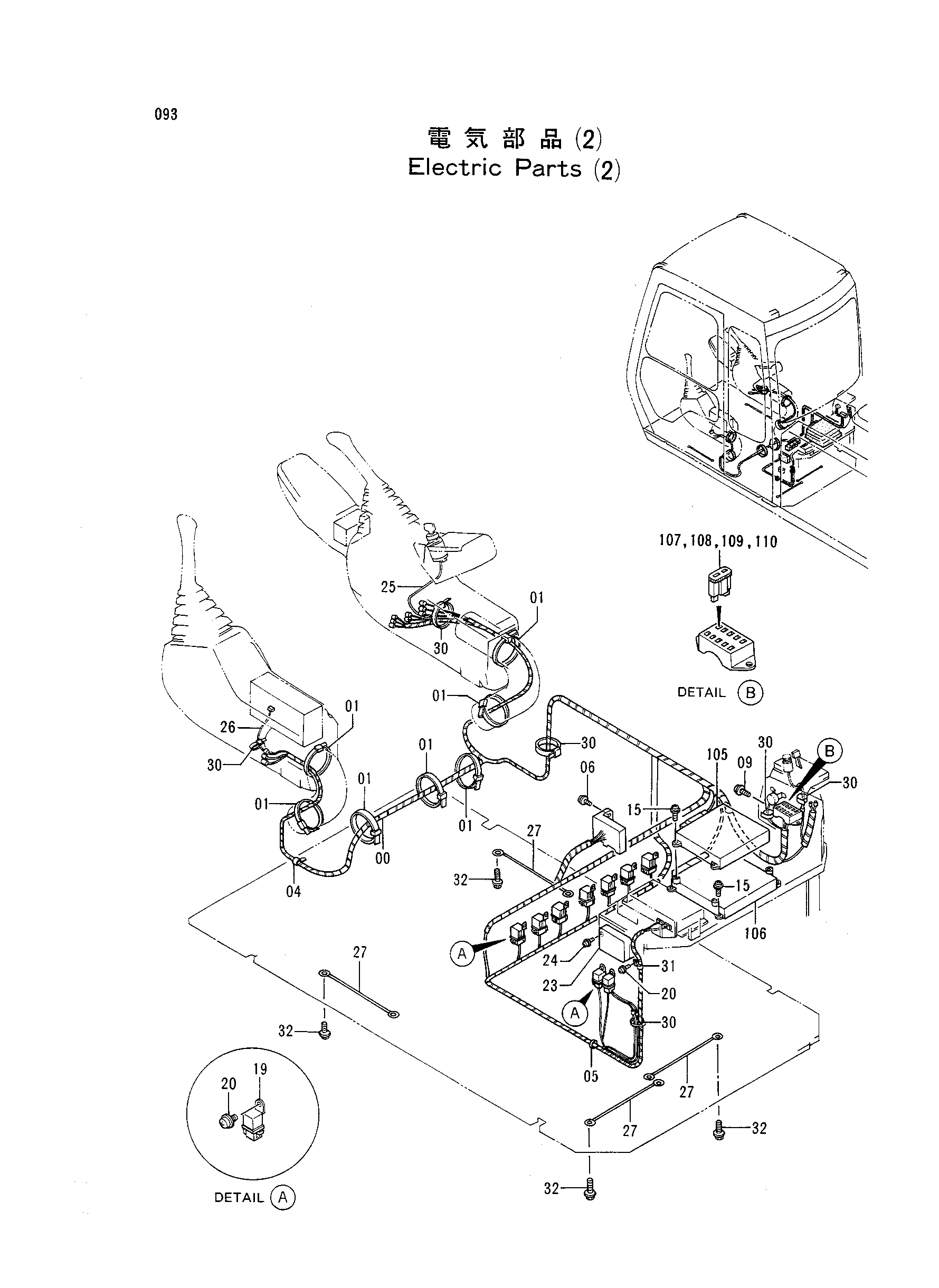

Заводская схема «Электрооборудование (2)» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001044 | Жгут проводов | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 06 | J460616 | Винт с шайбой | 2 |
| 09 | J450620 | Винт с шайбой | 2 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 9 |
| 20 | J460616 | Винт с шайбой | 10 |
| 23 | 4191999 | Реле | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 4277941 | Жгут проводов | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 30 | 4055312 | Ленточный зажим | 6 |
| 31 | 4000859 | Зажим трубка | 1 |
| 32 | J011016 | Болт с шайбой | 4 |
| 105 | 9104911 | Блок EC | 1 |
| 106 | 9104907 | Блок PVC | 1 |
| 106 | 9104907 | Блок PVC | 1 |
| 106 | 9104907 | Блок PVC | 1 |
| 106 | 9104907 | Блок PVC | 1 |
| 106 | 9104907 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 106 | 9116368 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель | 6 |
| 108 | 4195593 | Предохранитель | 8 |
| 109 | 4195594 | Предохранитель | 3 |
| 110 | 4195596 | Предохранитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
