Пилотный трубопроводы (3-1) — HITACHI EX120-2

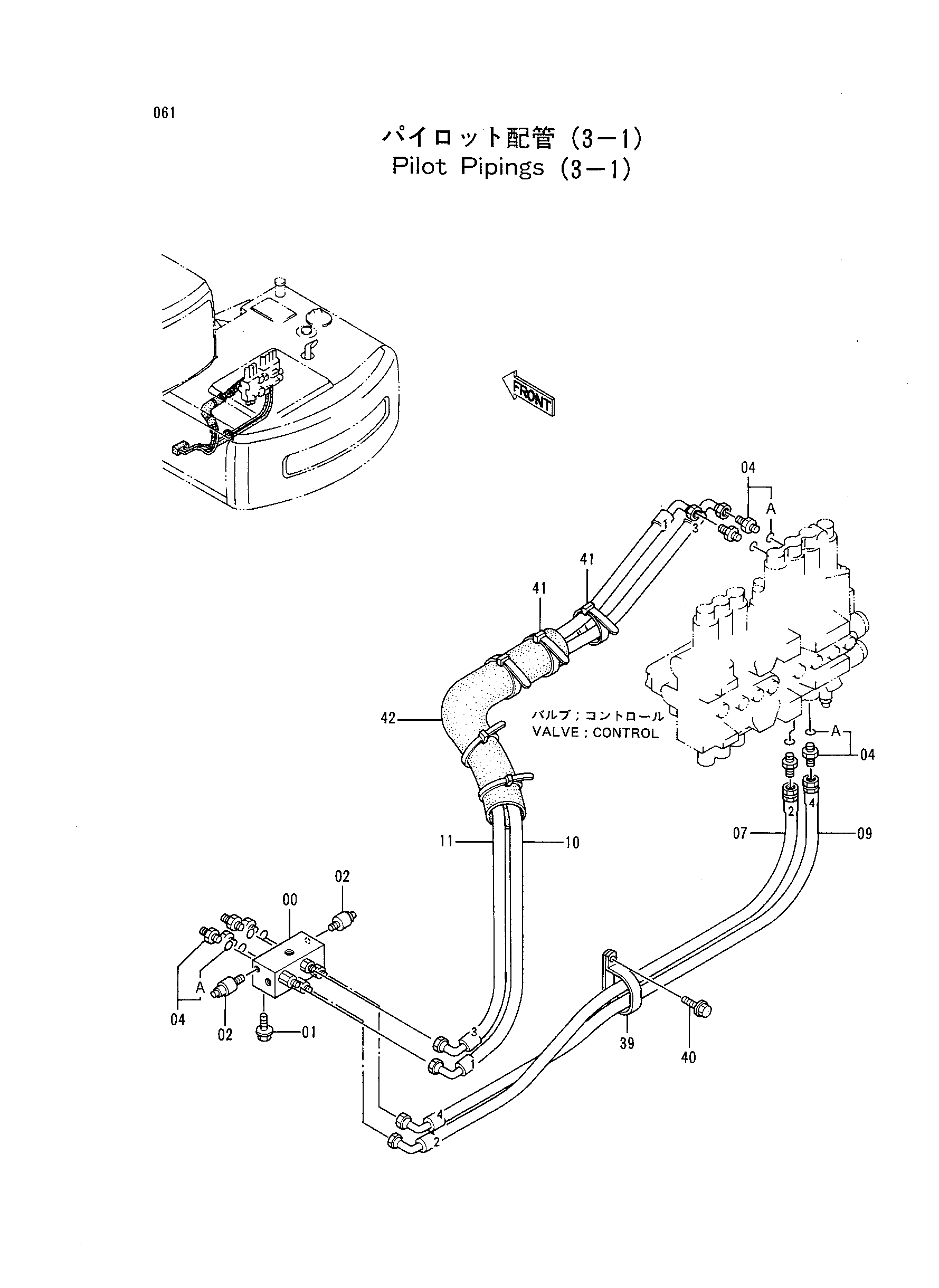

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254610 | Клапан регулировочный | 1 |
| 00 | 4254610 | Клапан регулировочный | 1 |
| 00 | 4254610 | Клапан регулировочный | 1 |
| 00 | 4254610 | Клапан регулировочный | 1 |
| 00 | 4254610 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 00 | 4304666 | Клапан регулировочный | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 02 | 4254563 | Выключатель давление | 2 |
| 04 | 4200466 | Адаптер | 8 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4260474 | Нейлоновый шланг | 1 |
| 09 | 4269942 | Нейлоновый шланг | 1 |
| 10 | 4285679 | Нейлоновый шланг | 1 |
| 11 | 4285680 | Нейлоновый шланг | 1 |
| 39 | 4193816 | Зажим | 1 |
| 40 | J011025 | Болт с шайбой | 1 |
| 41 | 4055312 | Ленточный зажим | 5 |
| 42 | 4217147 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
