Пилотный трубопроводы (6-2) — HITACHI EX120-2

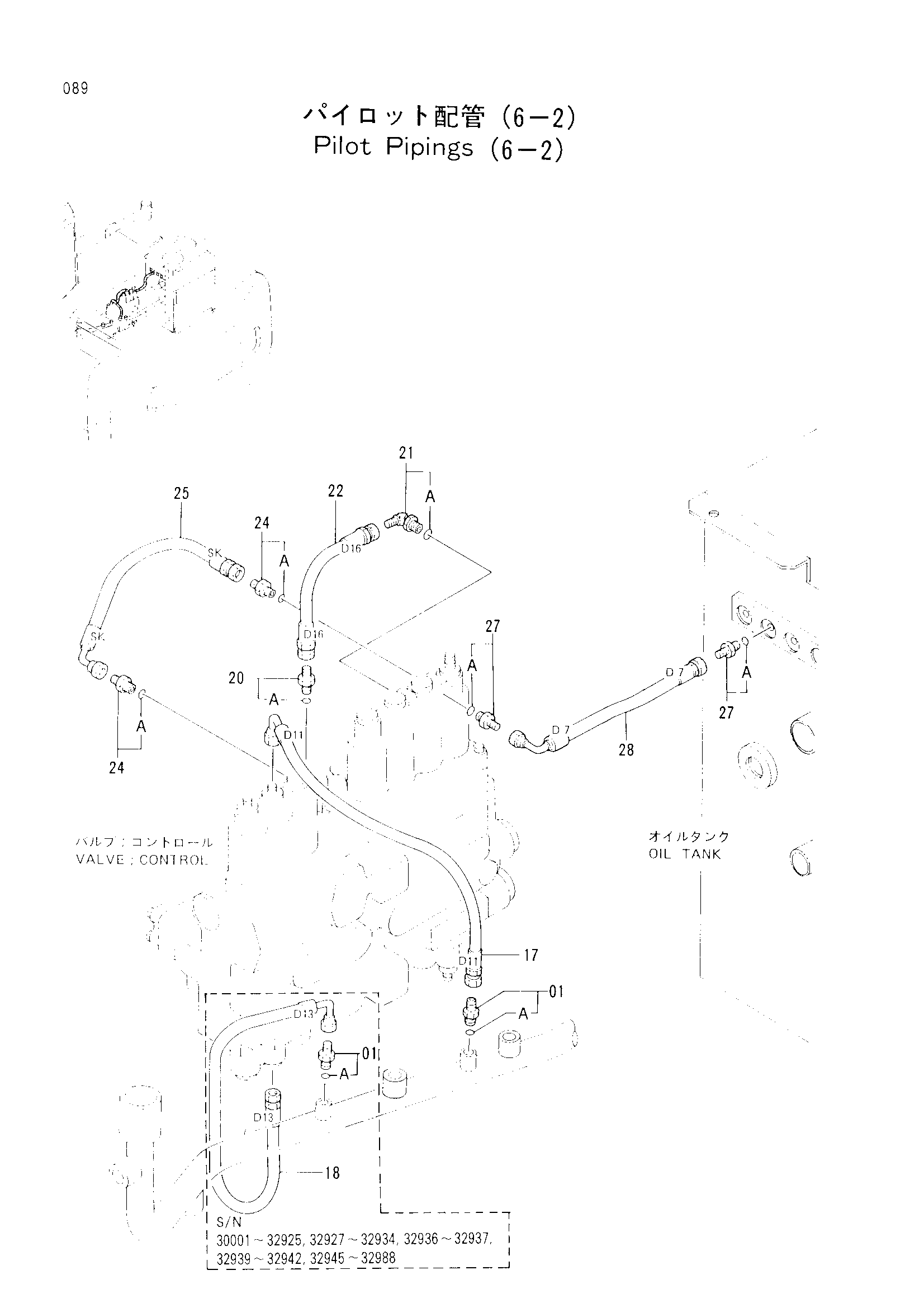

Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01 | 4200465 | Адаптер | 1 |
| 01 | 4200465 | Адаптер | 2 |
| 01 | 4200465 | Адаптер | 2 |
| 01 | 4200465 | Адаптер | 2 |
| 01 | 4200465 | Адаптер | 2 |
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4283877 | Нейлоновый шланг (D11) | 1 |
| 18 | 4283879 | Нейлоновый шланг (D13) | 1 |
| 18 | 4283879 | Нейлоновый шланг (D13) | 1 |
| 18 | 4283879 | Нейлоновый шланг (D13) | 1 |
| 18 | 4283879 | Нейлоновый шланг (D13) | 1 |
| 18 | 4283879 | Нейлоновый шланг (D13) | 1 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4283882 | Нейлоновый шланг (D16) | 1 |
| 24 | 4200465 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4276736 | Нейлоновый шланг (SK) | 1 |
| 27 | 4200465 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4276734 | Нейлоновый шланг (D7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
