Крышка деталь — HITACHI EX120-2

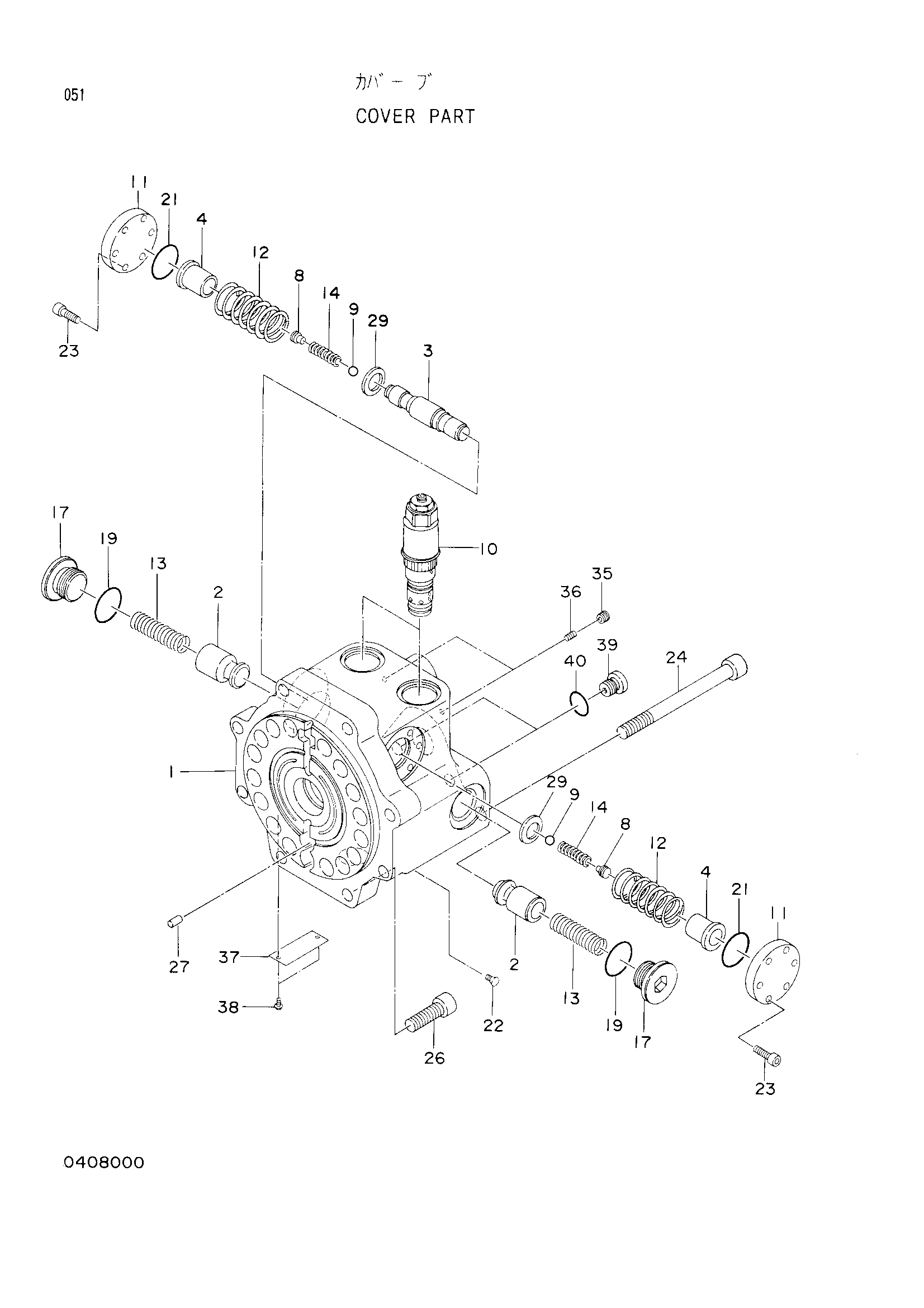

Заводская схема «Крышка деталь» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4286403 | Крышка деталь | 1 | |
| 2 | 0408001 | Плунжер | 2 |
| 10 | 4286404 | Предохранительный клапан | 2 |
| 11 | 0408002 | Крышка | 2 |
| 12 | 0408003 | Пружина | 2 |
| 13 | 0408004 | Пружина | 2 |
| 17 | 0408005 | Пробка | 2 |
| 19 | 4506424 | Уплотнительное кольцо | 2 |
| 21 | 0408006 | Уплотнительное кольцо | 2 |
| 23 | 0408007 | Болт с внутренним шестигранником | 12 |
| 24 | 0408008 | Болт с внутренним шестигранником | 2 |
| 26 | 0231017 | Болт с внутренним шестигранником | 6 |
| 27 | 0294409 | Палец | 1 |
| 29 | 0408009 | Седло пружины | 2 |
| 35 | 0253908 | Пробка | 2 |
| 36 | 0408010 | Дроссель | 2 |
| 37 | 0281303 | Информационная табличка | 1 |
| 38 | 0242006 | Винт | 2 |
| 39 | 0215221 | Пробка | 2 |
| 40 | 957366 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
