Каталог запчастей HITACHI
Стрела — HITACHI EX120-2

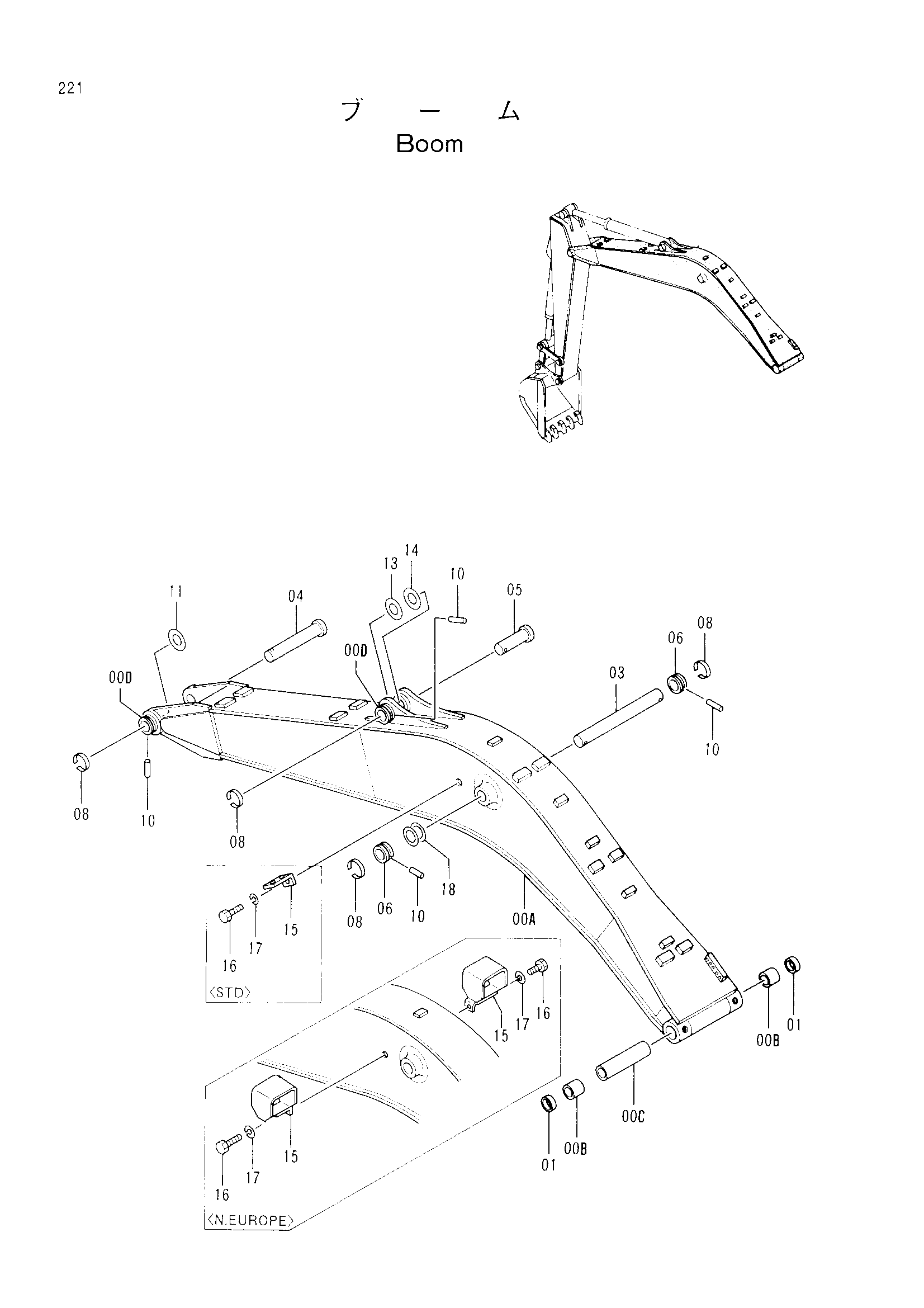

Заводская схема «Стрела» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5003020 | Стрела | 1 |
| 00A-D | 7023113 | Стрела в сборе | 1 |
| 00B | 3051399 | Втулка | 2 |
| 00C | 4252337 | Проставка | 1 |
| 00D | 4276106 | Ограничитель | 2 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 3051443 | Палец | 1 |
| 04 | 3051444 | Палец | 1 |
| 05 | 3051445 | Палец | 1 |
| 06 | 4276106 | Ограничитель | 2 |
| 08 | 4098716 | Кольцо | 4 |
| 10 | 4106307 | Палец | 4 |
| 11 | 4252331 | Регулировочная шайба 1.0 | 1 |
| 13 | 4097354 | Регулировочная шайба 1.2 | 1 |
| 14 | 4097355 | Регулировочная шайба 2.3 | 1 |
| 15 | 4224631 | Кронштейн <STD> | 1 |
| 15 | 8043838 | Кронштейн <N.EUROPE> | 1 |
| 16 | J901425 | Болт <STD> | 1 |
| 16 | J901430 | Болт <N.EUROPE> | 2 |
| 17 | A590914 | Пружинная шайба | 1 |
| 17 | A590914 | Пружинная шайба | 2 |
| 18 | 4284058 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
