Пилотный трубопроводы (1-1) — HITACHI EX120-2

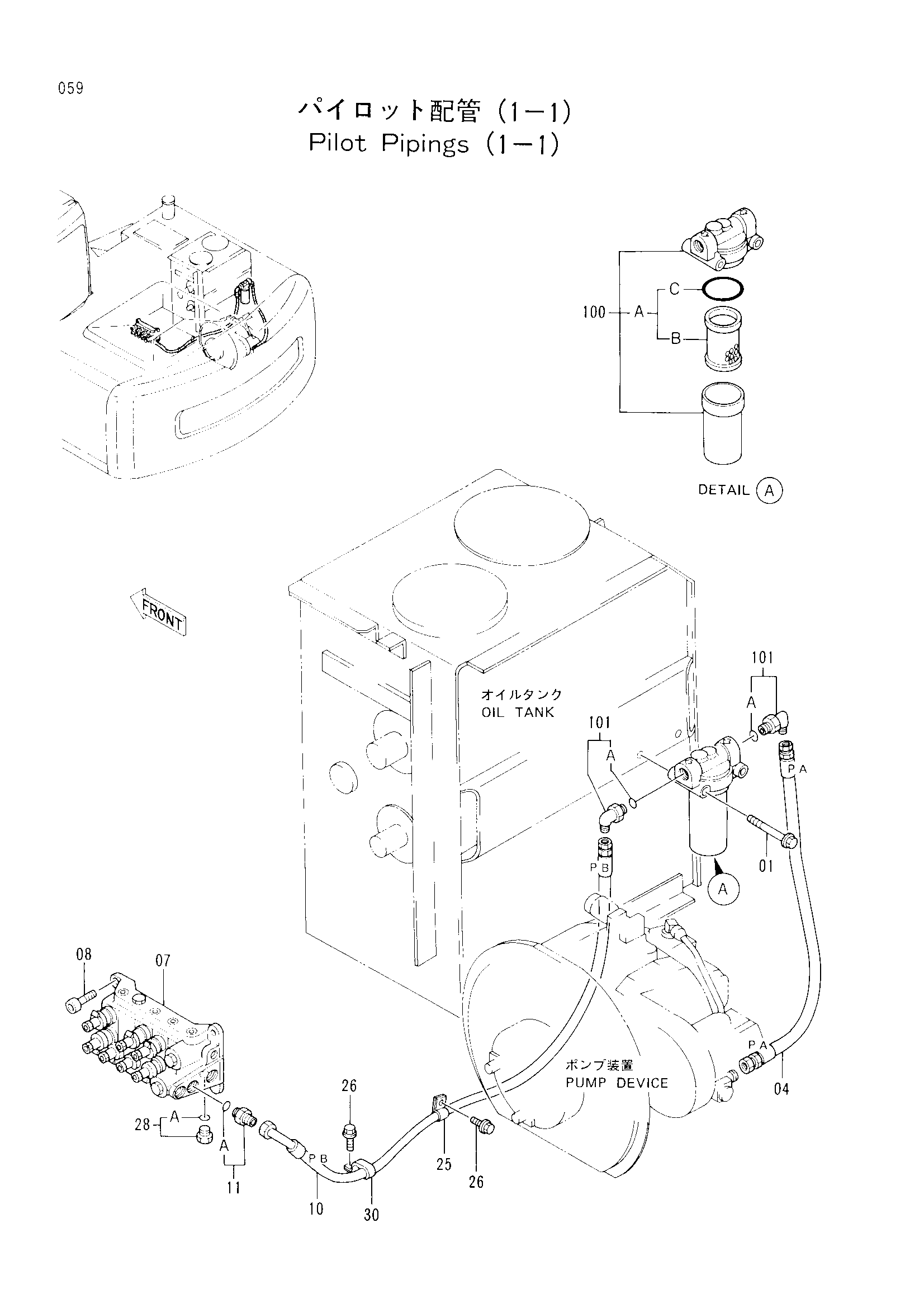

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011095 | Болт с шайбой | 2 |
| 04 | 4276912 | Шланг (PA) | 1 |
| 07 | 4276904 | Электромагнитный клапан | 1 |
| 08 | M341025 | Болт с внутренним шестигранником | 3 |
| 10 | 4264575 | Шланг (PB) | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4190277 | Зажим | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 28 | 4093624 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4190266 | Зажим | 1 |
| 100 | 4191300 | Масляный фильтр | 1 |
| 100A | 4207841 | Элемент масляный | 1 |
| 100B | 4191301 | Фильтрующий элемент | 1 |
| 100C | A811065 | Уплотнительное кольцо | 1 |
| 101 | 4154672 | Угловой штуцер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
