Шланг защита от разрыва клапан трубопроводы (рукоять): 3 — HITACHI EX120-2

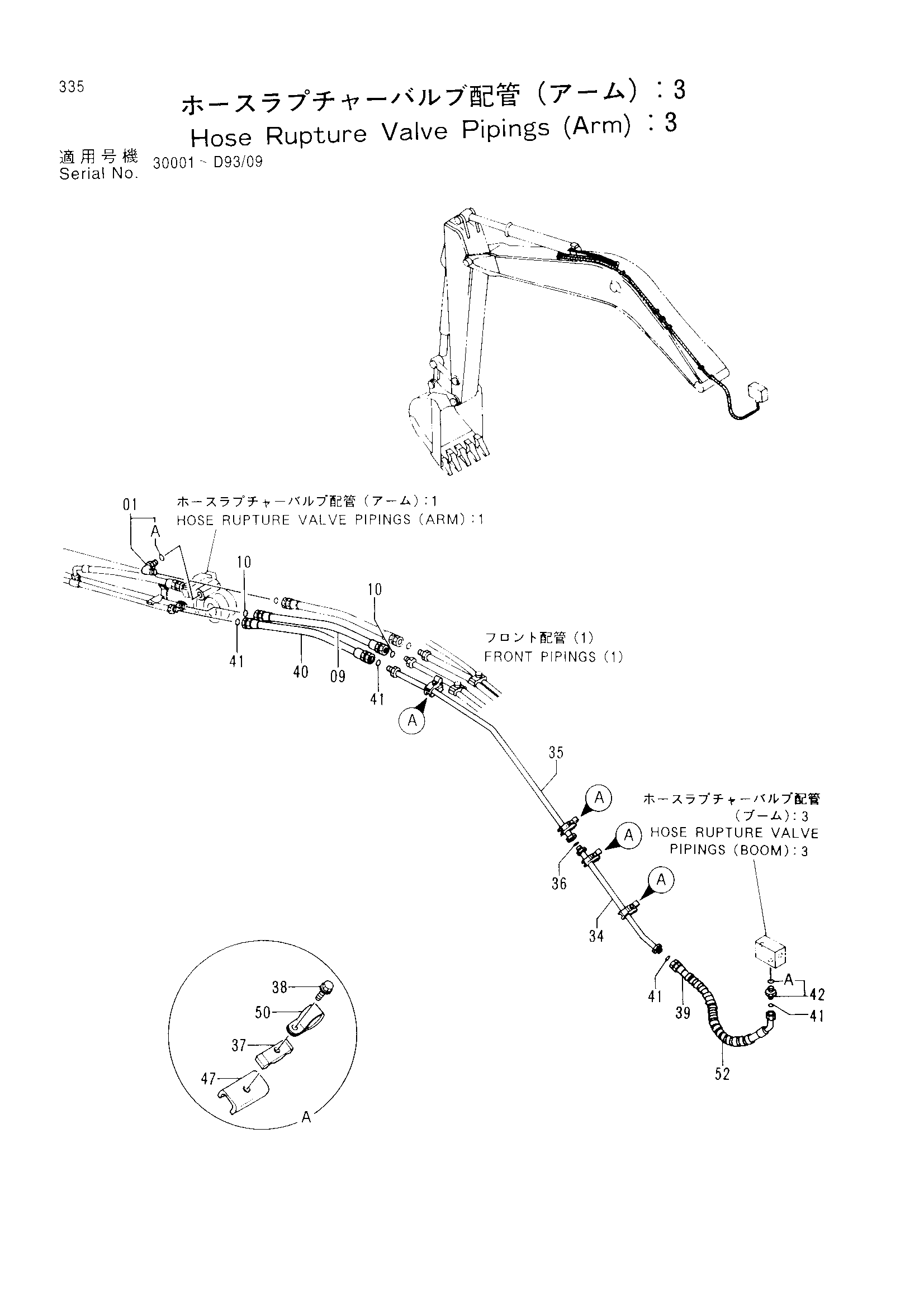

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202113 | Угловой штуцер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4295516 | Шланг | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 34 | 9732459 | Трубка | 1 |
| 35 | 8046988 | Трубка | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 1 |
| 37 | 4141806 | Хомут трубки | 4 |
| 38 | J011260 | Болт с шайбой | 4 |
| 39 | 4299137 | Шланг | 1 |
| 40 | 4295514 | Шланг | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 42 | 4189619 | Адаптер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 9735916 | Седло винта | 4 |
| 50 | 4190264 | Зажим | 4 |
| 52 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
