Поворот трубопроводы — HITACHI EX120-2

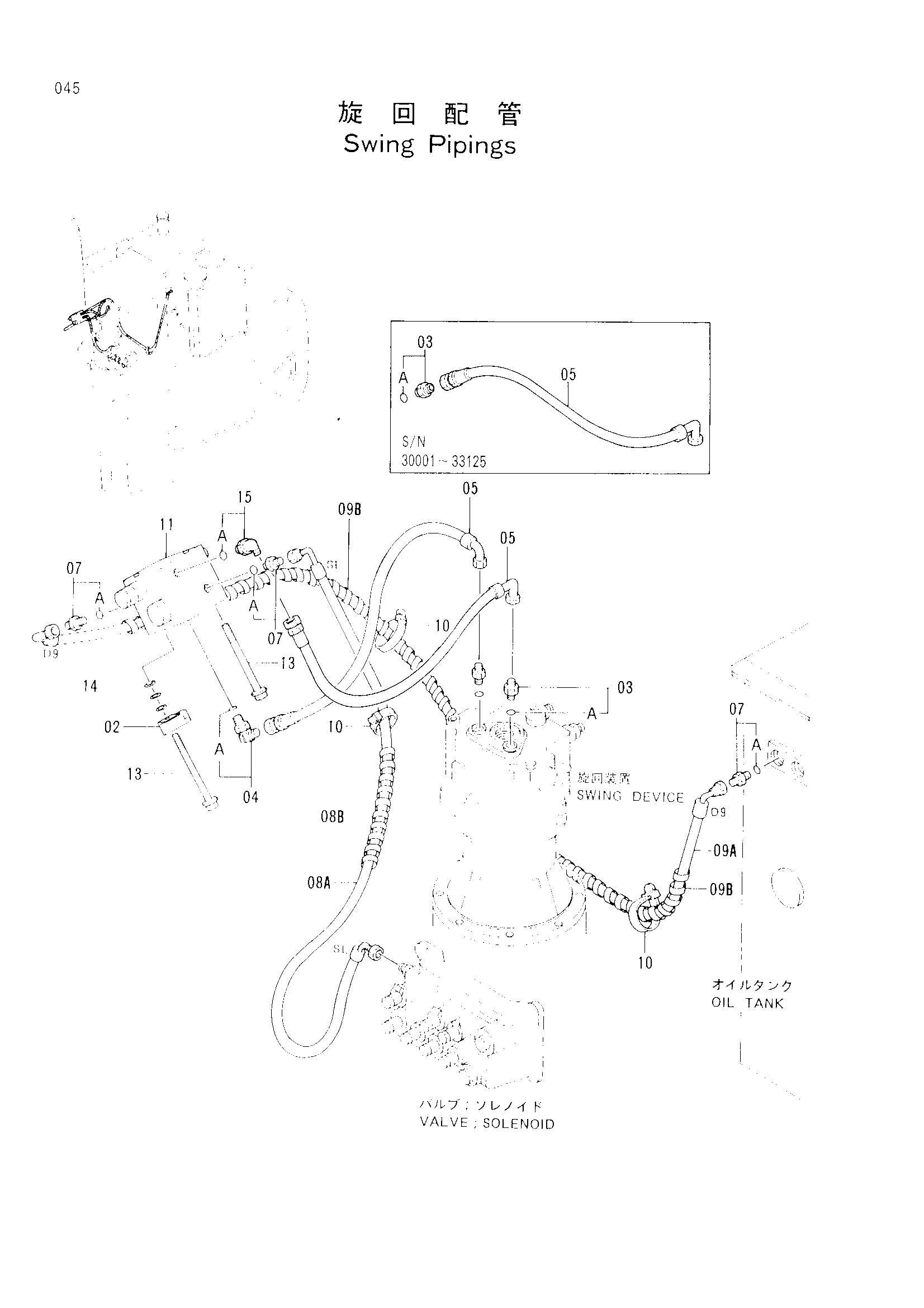

Заводская схема «Поворот трубопроводы» для HITACHI EX120-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4257159 | Кронштейн | 1 |
| 03 | 4200465 | Адаптер | 2 |
| 03 | 4200465 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4282481 | Шланг | 2 |
| 07 | 4200465 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08A | 4283947 замена: 4313541 | Нейлоновый шланг (SL) | 1 |
| 08A | 4313541 | Шланг (SL) | 1 |
| 08B | 4133527 | Защитный кожух | 1 |
| 09A | 4283948 | Нейлоновый шланг (D9) | 1 |
| 09B | 4133527 | Защитный кожух | 2 |
| 10 | 4055312 | Ленточный зажим | 3 |
| 11 | 4288148 | Клапан | 1 |
| 13 | J011000 | Болт с шайбой | 2 |
| 14 | A590110 | Плоская шайба | 3 |
| 15 | 4193826 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
