Пилотный трубопроводы (4) — HITACHI EX120

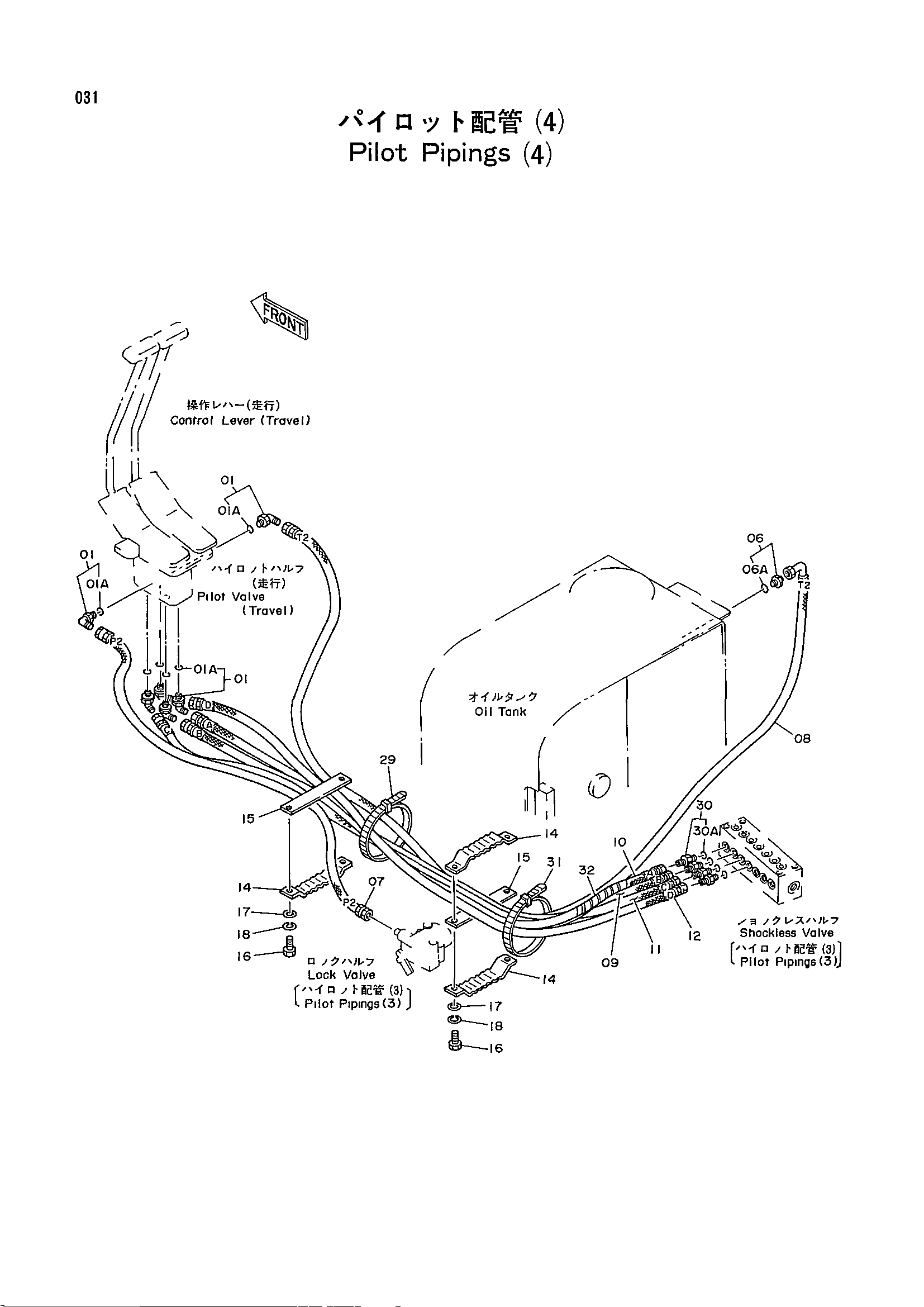

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4203019 | Нейлоновый шланг | 1 |
| 08 | 4203020 | Нейлоновый шланг | 1 |
| 09 | 4203022 | Нейлоновый шланг | 1 |
| 10 | 4203021 | Нейлоновый шланг | 1 |
| 11 | 4203023 | Нейлоновый шланг | 1 |
| 12 | 4203024 | Нейлоновый шланг | 1 |
| 14 | 9727639 | Хомут шланга | 3 |
| 15 | 9727637 | Пластина | 2 |
| 16 | J901035 | Болт | 4 |
| 17 | A590110 | Шайба | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 29 | 4121859 | Ленточный зажим | 1 |
| 30 | 4200466 | Адаптер | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4121859 | Ленточный зажим | 1 |
| 32 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
