Гусеничная цепь (700G) — HITACHI EX120

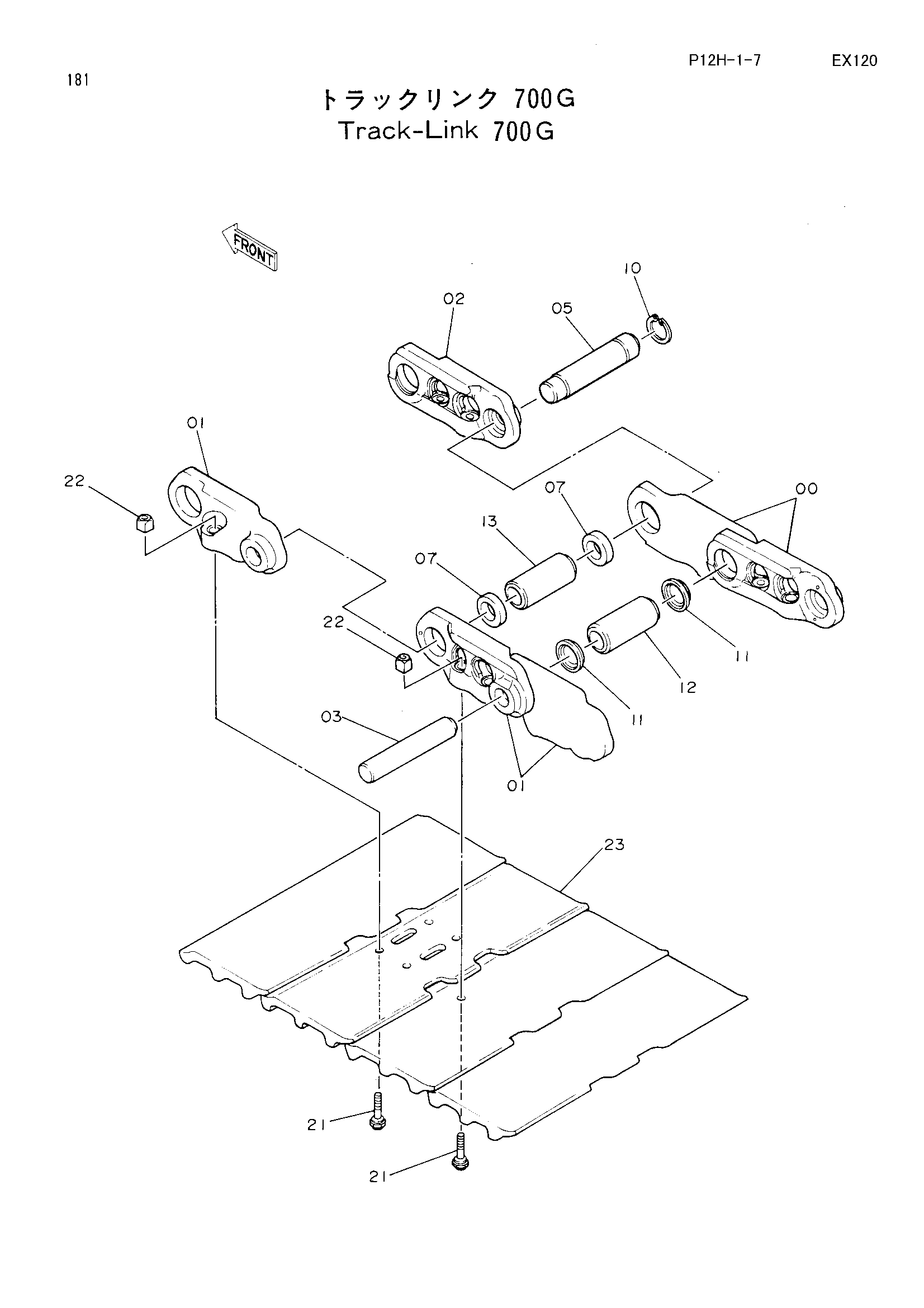

Заводская схема «Гусеничная цепь (700G)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9073140 | Гусеничная цепь в сборе | 2 | |
| 9096162 замена: 9108025 | Гусеничная цепь в сборе | 2 | |
| 9108025 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010119 | Гусеничная цепь B | 42 |
| 00 | 1014576 замена: 1014776 | Гусеничная цепь B | 42 |
| 00 | 1014776 | Гусеничная цепь B | 42 |
| 00-13 | 9067034 | Гусеничная цепь в сборе | 1 |
| 00-13 | 9091951 замена: 9107473 | Гусеничная цепь в сборе | 1 |
| 00-13 | 9107473 | Гусеничная цепь в сборе | 1 |
| 01 | 1010120 | Гусеничная цепь B | 43 |
| 01 | 1014575 замена: 1014777 | Гусеничная цепь B | 43 |
| 01 | 1014777 | Гусеничная цепь B | 43 |
| 02 | 4187522 | Гусеничная цепь M | 1 |
| 02 | 4253404 замена: 4255995 | Гусеничная цепь M | 1 |
| 02 | 4255995 | Гусеничная цепь M | 1 |
| 03 | 4145301 | Палец | 42 |
| 05 | 4187523 замена: 4257146 | Соединительный палец | 1 |
| 05 | 4257146 | Соединительный палец | 1 |
| 07 | 4187553 | Втулка | 2 |
| 10 | 4192665 | Кольцо | 1 |
| 11 | 4192571 замена: 4253407 | Уплотнение | 84 |
| 11 | 4192571 замена: 4253408 | Уплотнение | 84 |
| 11 | 4253407 | Уплотнение | 84 |
| 12 | 4158239 замена: 4253407 | Втулка | 42 |
| 12 | 4158239 замена: 4253408 | Втулка | 42 |
| 12 | 4253408 замена: 4255933 | Втулка | 42 |
| 12 | 4255933 | Втулка | 42 |
| 13 | 4158240 замена: 4253409 | Соединительная втулка | 1 |
| 13 | 4253409 замена: 4255934 | Соединительная втулка | 1 |
| 13 | 4255934 | Соединительная втулка | 1 |
| 21 | 4157879 | Болт башмак | 172 |
| 21 | 4253410 | Болт башмак | 172 |
| 22 | 4122664 | Гайка | 172 |
| 22 | 4253411 | Гайка | 172 |
| 23 | 2024425 | Башмак грунтозацеп | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
