Стрела — HITACHI EX120

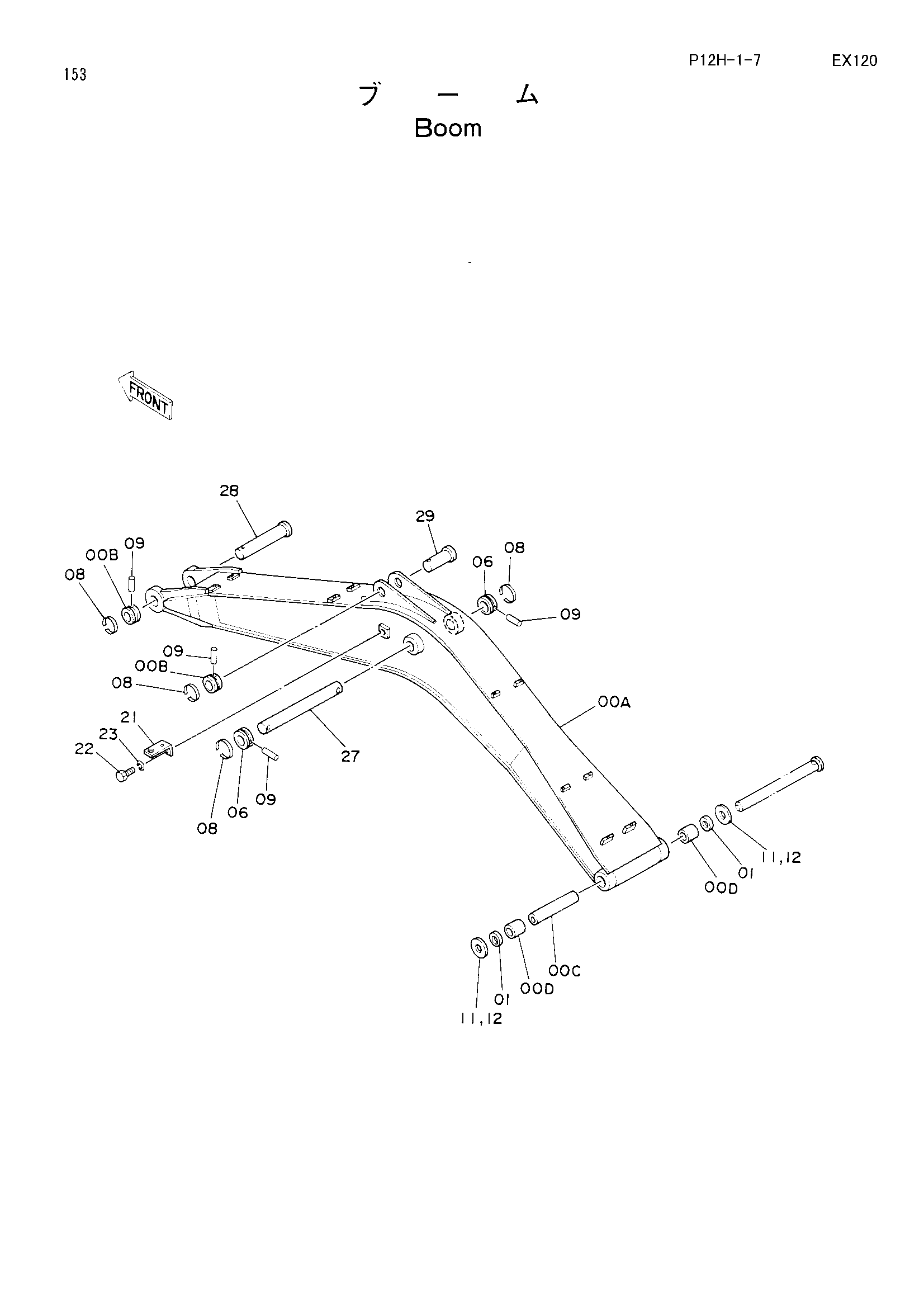

Заводская схема «Стрела» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001862 | Стрела | 1 |
| 00A-D | 8035673 | Стрела в сборе | 1 |
| 00B | 4197033 | Ограничитель | 2 |
| 00C | 4196559 | Трубка | 1 |
| 00D | 4196556 | Втулка | 2 |
| 01 | 4065687 | Пылезащитное уплотнение | 2 |
| 06 | 4197033 | Ограничитель | 2 |
| 08 | 4065688 | Кольцо | 4 |
| 09 | 4065689 | Палец | 4 |
| 11 | 4075359 | Шайба 1.0 | 2 |
| 12 | 4075360 | Шайба 2.0 | 2 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
| 27 | 3037073 замена: 3042411 | Палец | 1 |
| 27 | 3042411 | Палец | 1 |
| 28 | 3037075 | Палец | 1 |
| 29 | 3037077 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
