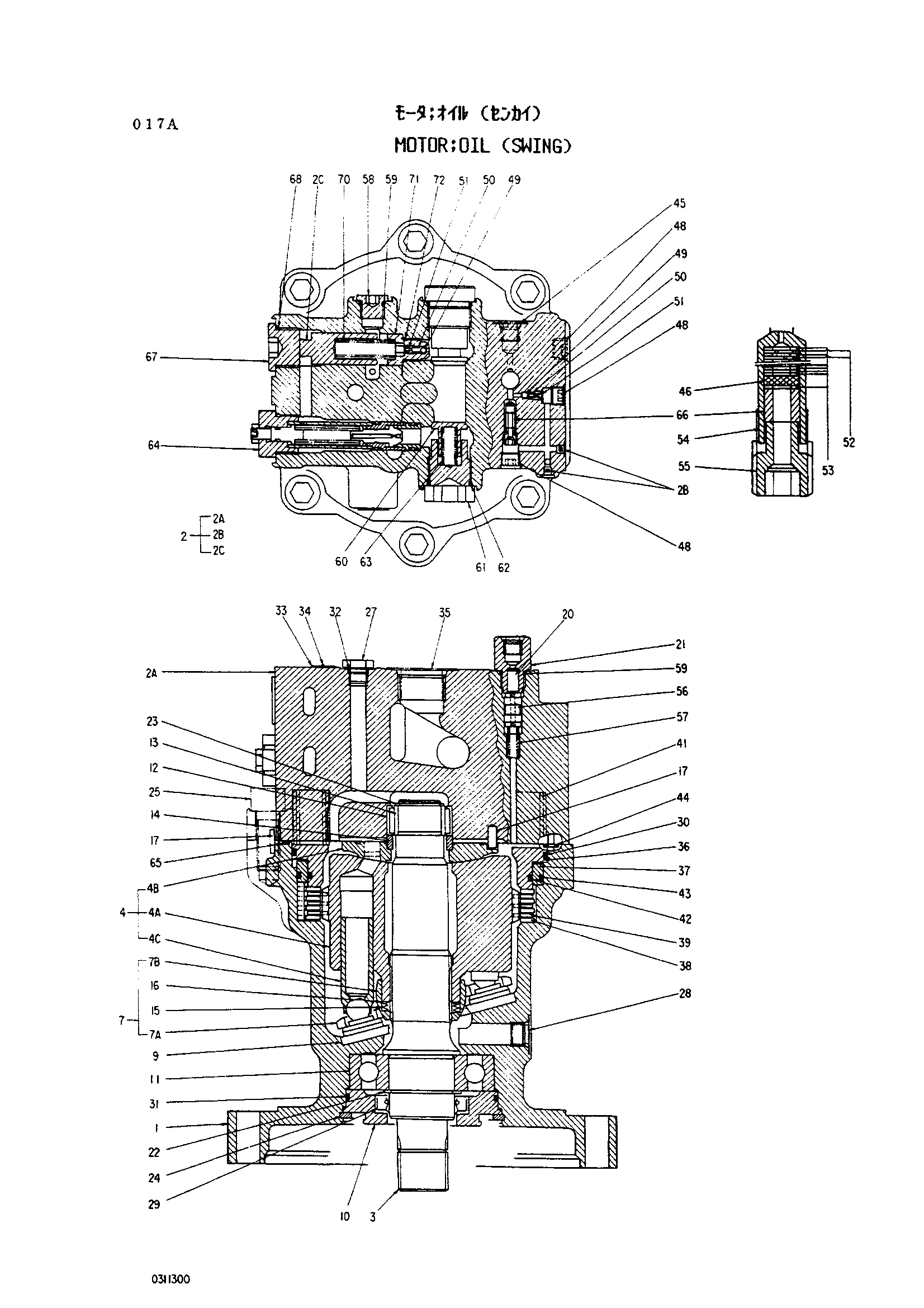

Гидромотор (поворот) — HITACHI EX120

Заводская схема «Гидромотор (поворот)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4199025	Гидромотор	1
1	0311301	Корпус	1
2	0311302	Крышка в сборе	1
3	0311303	Вал	1
4	0311304	Блок гидроцилиндра в сборе	1
7	0311305	Пластина в сборе	1
9	0311306	Упорная пластина	1
10	0311307	Корпус	1
11	0311308	Шариковый подшипник	1
12	0224912	Брг.неедле	1
13	0311309	Внутреннее кольцо подшипника	1
14	0311310	Втулка	1
15	0311311	Пружина	1
16	0311312	Седло пружины	1
17	0311313	Палец	3
20	0311314	Палец	1
21	0311315	Пробка	1
22	959499	Стопорное кольцо	1
23	0311316	Стопорное кольцо	1
24	0311317	Стопорное кольцо	1
25	0311318	Болт с внутренним шестигранником	6
27	0311319	Пробка	1
29	0251311	Масляное уплотнение	1
30	0311320	Уплотнительное кольцо	1
31	A811100	Уплотнительное кольцо	1
32	957366	Уплотнительное кольцо	1
36	0311321	Поршень	1
37	0311322	Втулка	1
38	0311323	Пластина фрикционный	4
39	0311324	Пластина диск	3
41	0311325	Пружина	8
42	0224924	Уплотнительное кольцо	1
43	0310017	Уплотнительное кольцо	1
44	4506408	Уплотнительное кольцо	1
46	0311326	Фильтр	1
48	94-2011	Пробка	3
49	0311327	Стальной шарик	3
50	0311328	Пружина	3
51	0311329	Направляющая пружины	3
52	0311330	Дроссель	5
53	0311331	Шайба	13
54	0311332	Корпус	1
55	0311333	Установочный винт	1
56	0311334	Клапан	1
57	0311335	Пружина	1
58	0311336	Пробка	2
59	4509180	Уплотнительное кольцо	3
60	0111711	Тарельчатый клапан	2
61	0224411	Пробка	2
62	0111715	Уплотнительное кольцо	2
63	0311337	Пружина	2
64	4206609	Предохранительный клапан	2
65	0311338	Уплотнительное кольцо	1
66	0311339	Шайба	1
67	0159710	Пробка	2
68	0111809	Уплотнительное кольцо	2
70	0311340	Пружина	2
71	0311341	Пробка	2
72	4140470	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
