Запасные педаль — HITACHI EX120

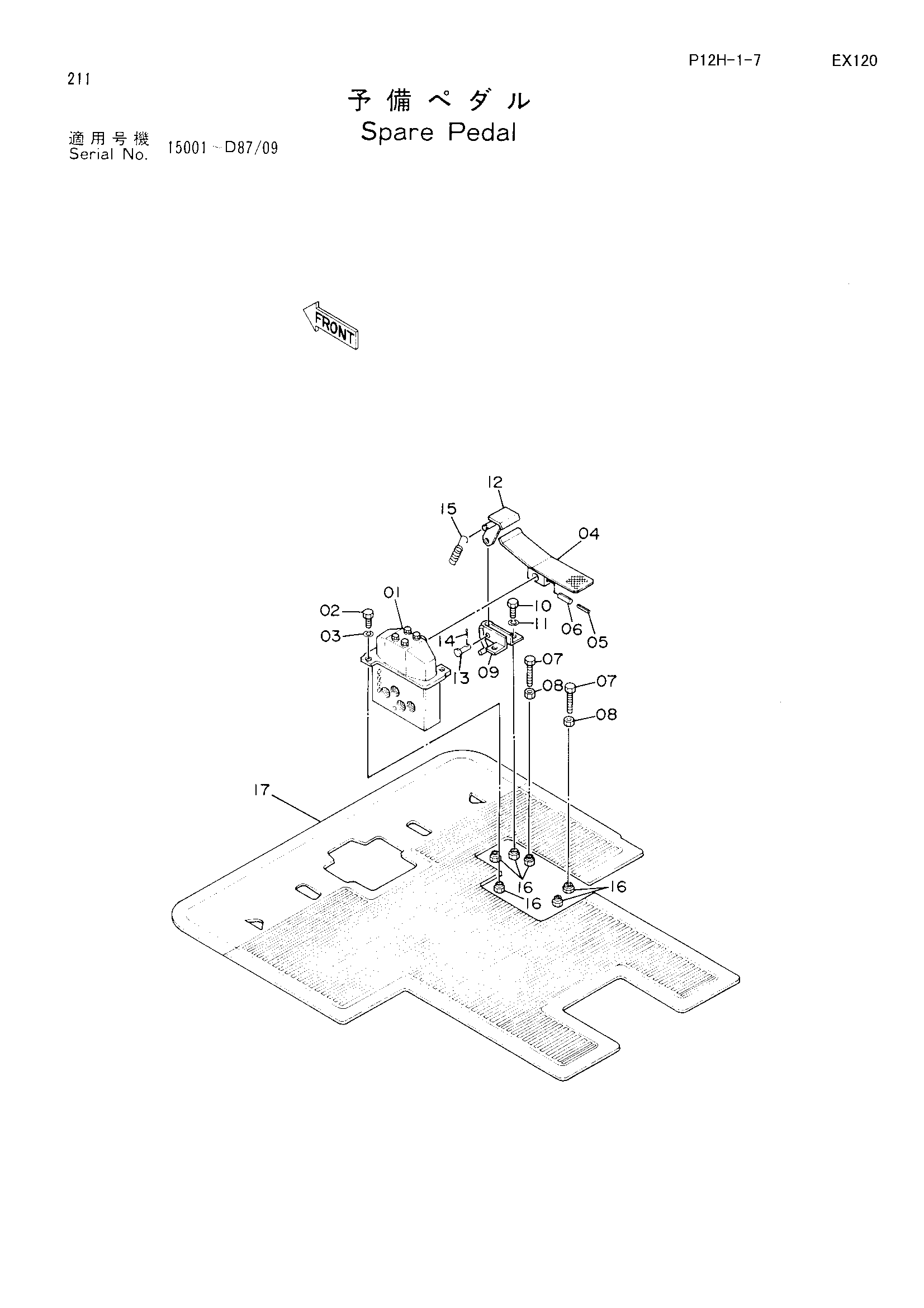

Заводская схема «Запасные педаль» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9072923 | Пилотный клапан | 1 |
| 02 | J901030 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 8039747 | Педаль | 1 |
| 05 | 4205317 | Пружинный штифт | 1 |
| 06 | 4205318 | Пружинный штифт | 1 |
| 07 | M261065 | Болт | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | 8034081 | Кронштейн | 1 |
| 10 | J901030 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 9724138 | Кронштейн | 1 |
| 13 | A741026 | Палец | 1 |
| 14 | A763016 | Шплинт | 1 |
| 15 | 4149125 | Пружина | 1 |
| 16 | 4137294 | Гайка WD. | 6 |
| 17 | 3039581 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
