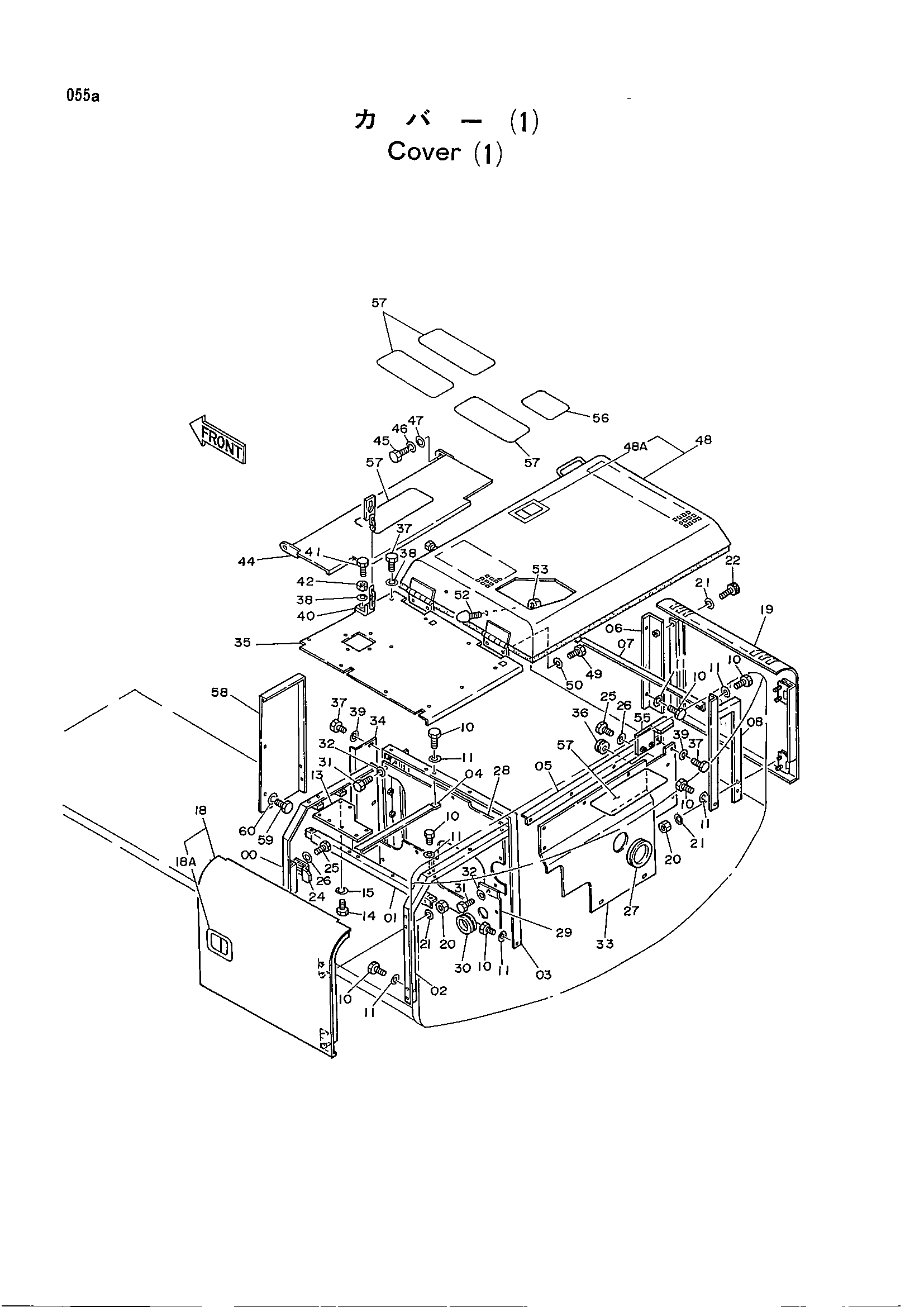

Крышка (1) — HITACHI EX120

Заводская схема «Крышка (1)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8035761	Опора	1
01	9725444	Опора	1
02	8035763	Опора	1
03	7017192	Опора	1
04	9725446	Опора	1
05	9725448	Опора	1
06	9725238	Опора	1
07	9725450	Опора	1
08	9725451	Опора	1
10	J901225	Болт	17
11	A590112	Шайба	17
13	4189739	Пластина	1
14	J901020	Болт	4
15	A590910	Пружинная шайба	4
18	6007860	Дверь	1
18A	7017862	Блокировка в сборе	1
19	7017663	Дверь	1
20	J950012	Гайка	8
21	A590112	Шайба	10
22	M341220	Болт с внутренним шестигранником	2
24	4188492	Ограничитель	1
25	J901225	Болт	4
26	A590112	Шайба	4
27	4093813	Резиновая втулка	1
28	8042306	Крышка	1
29	3042536	Крышка	1
30	4124915	Резиновая втулка	1
31	J901225	Болт	9
32	449490	Шайба	9
33	7016994	Крышка	1
34	4189740	Крышка	1
35	8035765	Крышка	1
36	94-2805	Резиновая втулка	1
37	J901225	Болт	22
38	A590112	Шайба	11
39	449490	Шайба	12
40	9725452	Замок	1
41	J901245	Болт	1
42	J950012	Гайка	1
44	8037160	Крышка	1
45	J901020	Болт	1
46	A590910	Пружинная шайба	1
47	J217083	Шайба	1
48	6008145	Крышка двигатель	1
48A	7017862	Блокировка в сборе	1
49	J901225	Болт	4
50	A590112	Шайба	4
52	487195	Ограничитель	2
53	J952010	Гайка	2
55	9725453	Ограничитель	1
56	4121128	Лента	1
57	4073519	Лента	5
58	4204023	Крышка	1
59	J901225	Болт	5
60	449490	Шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
