STD. рукоять 2.5M — HITACHI EX120

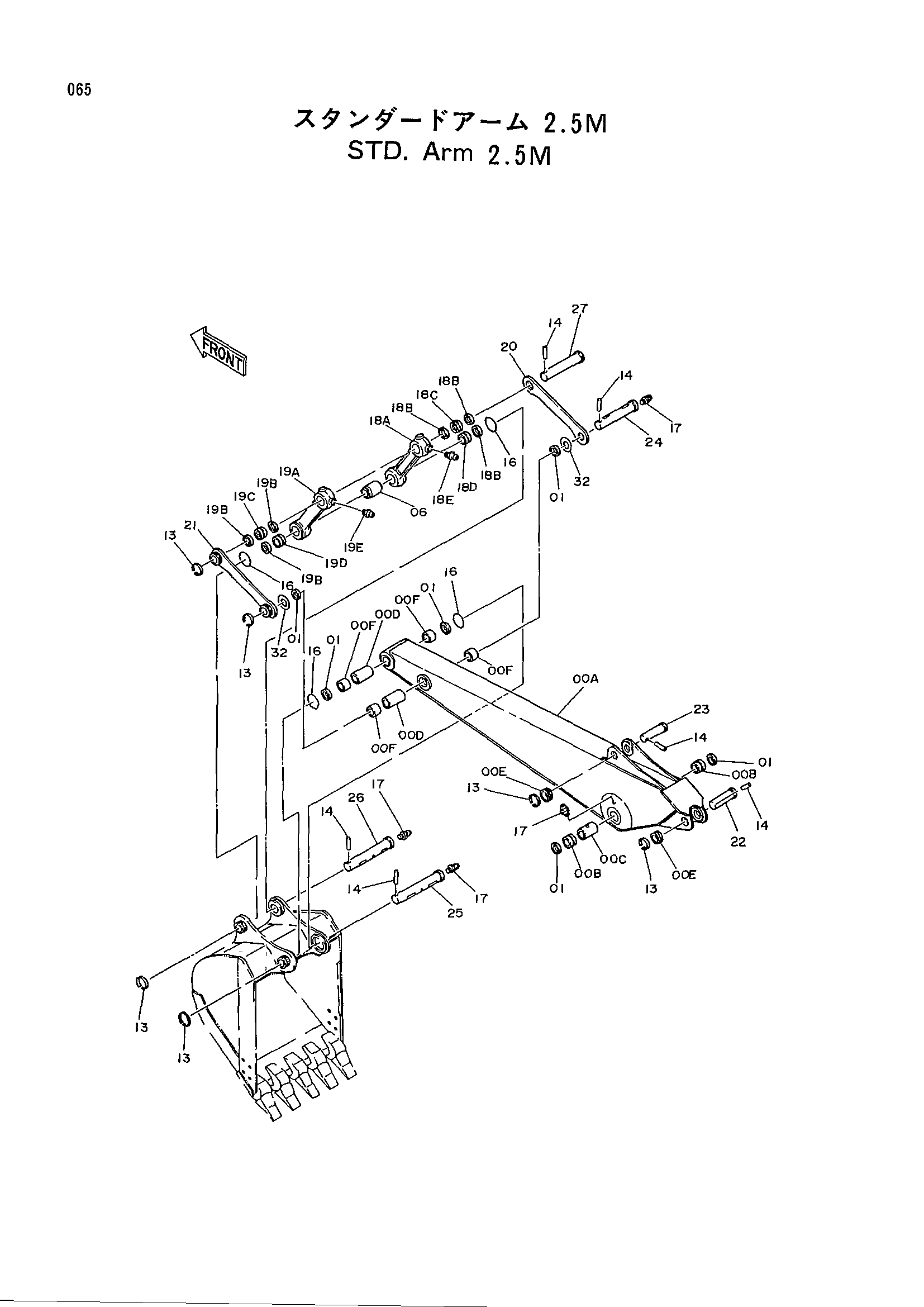

Заводская схема «STD. рукоять 2.5M» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A- | 8035674 | Рукоять в сборе | 1 |
| 00A | 6007772 | Рукоять | 1 |
| 00B | 4188796 | Втулка | 2 |
| 00C | 4128972 | Трубка | 1 |
| 00D | 4124575 | Трубка | 2 |
| 00E | 4197033 | Ограничитель | 2 |
| 00F | 4196558 | Втулка | 4 |
| 01 | 4065687 | Пылезащитное уплотнение | 6 |
| 06 | 4065885 | Проставка | 1 |
| 13 | 4065688 | Кольцо | 6 |
| 14 | 4065689 | Палец | 6 |
| 16 | 4152726 | Уплотнительное кольцо | 4 |
| 17 | J75481 | Штуцер | 5 |
| 18A- | 8038215 | Тяга в сборе | 1 |
| 18A | 2023691 | Тяга | 1 |
| 18B | 4065687 | Пылезащитное уплотнение | 3 |
| 18C | 4196557 | Втулка | 1 |
| 18D | 4196558 | Втулка | 1 |
| 18E | J75481 | Штуцер | 1 |
| 19A- | 8038216 | Тяга в сборе | 1 |
| 19A | 2023704 | Тяга | 1 |
| 19B | 4065687 | Пылезащитное уплотнение | 3 |
| 19C | 4196557 | Втулка | 1 |
| 19D | 4196558 | Втулка | 1 |
| 19E | J75481 | Штуцер | 1 |
| 20 | 4188797 | Тяга | 1 |
| 21 | 9725289 | Тяга | 1 |
| 22 | 3037077 | Палец | 1 |
| 23 | 3037078 | Палец | 1 |
| 24 | 3037079 | Палец | 1 |
| 25 | 3037080 | Палец | 1 |
| 26 | 3037081 | Палец | 1 |
| 27 | 3037082 | Палец | 1 |
| 32 | 4075357 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
