Гидроцилиндр стрелы (правый) — HITACHI EX120

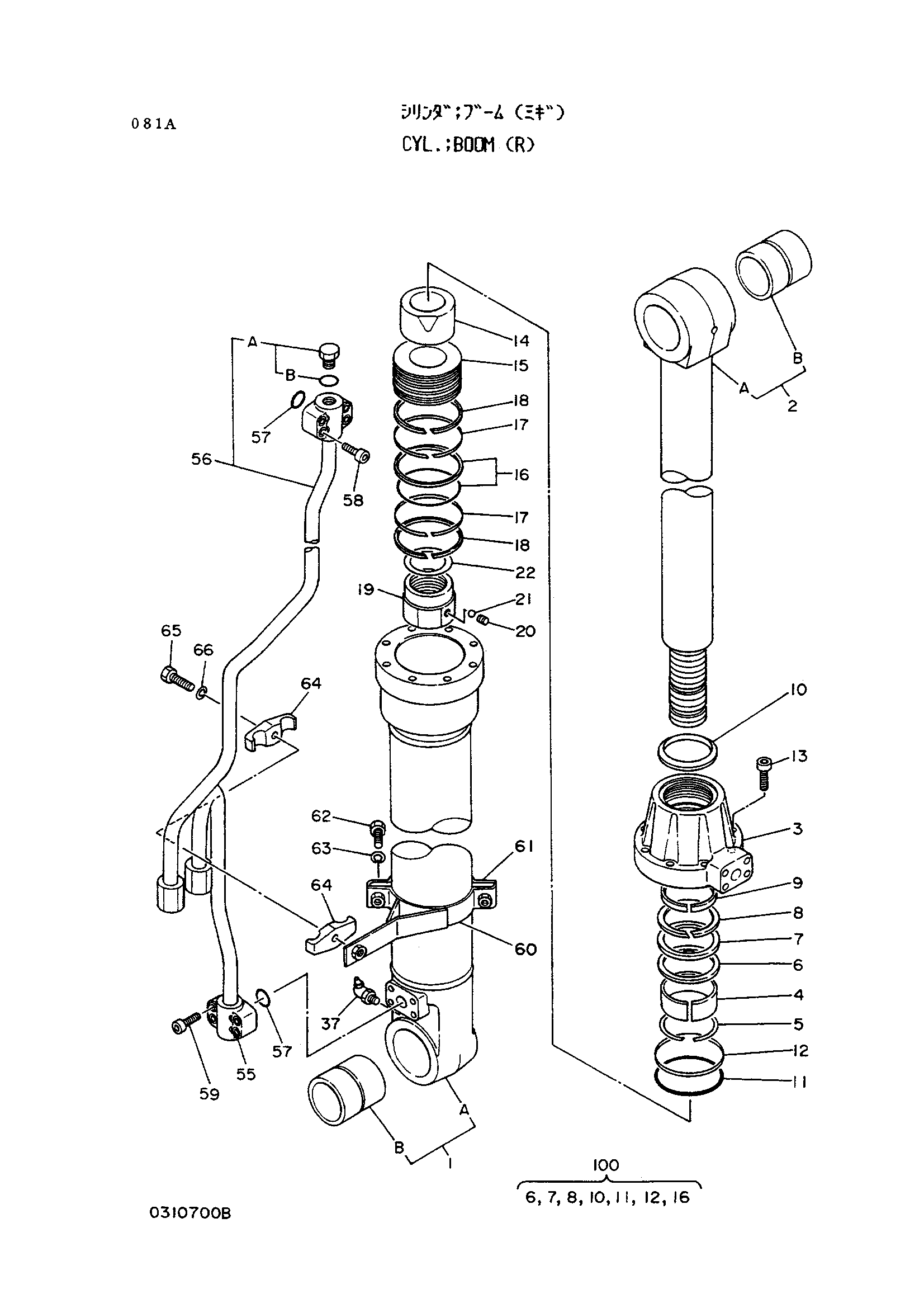

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187910 | Гидроцилиндр стрелы (правый) | 1 | |
| 1-37 | 4206337 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4227359 | Труба гидроцилиндра | 1 |
| 1A | 0310701 | Труба гидроцилиндра | 1 |
| 1B | 0310307 | Втулка пальца | 1 |
| 2 | 4227361 | Шток поршня | 1 |
| 2A | 0310702 | Шток поршня | 1 |
| 2B | 0174403 | Втулка | 1 |
| 3 | 0310703 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0240913 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0310505 | Кольцо | 1 |
| 10 | 0240910 | Грязесъёмное кольцо | 1 |
| 11 | A811100 | Уплотнительное кольцо | 1 |
| 12 | 0310506 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0310512 | Амортизирующий подшипник | 1 |
| 15 | 0310507 | Поршень | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0310509 | Кольцо | 2 |
| 18 | 0310510 | Кольцо | 2 |
| 19 | 0310511 | Гайка | 1 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0310514 | Регулировочная шайба | 1 |
| 37 | J75581 | Штуцер | 1 |
| 55 | 0310704 | Трубка | 1 |
| 56 | 0310705 | Трубка | 1 |
| 56A | 4174541 | Пробка | 1 |
| 56B | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4509181 | Уплотнительное кольцо | 2 |
| 58 | 0310310 | Болт с внутренним шестигранником | 4 |
| 59 | 0309019 | Болт с внутренним шестигранником | 4 |
| 60 | 0310706 | Лента | 1 |
| 61 | 0310707 | Лента | 1 |
| 62 | 0178820 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 64 | 0310312 | Хомут трубки | 2 |
| 65 | 0224115 | Болт | 1 |
| 66 | 0208516 | Пружинная шайба | 1 |
| 100 | 4206343 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
