Поддерживающий каток — HITACHI EX120

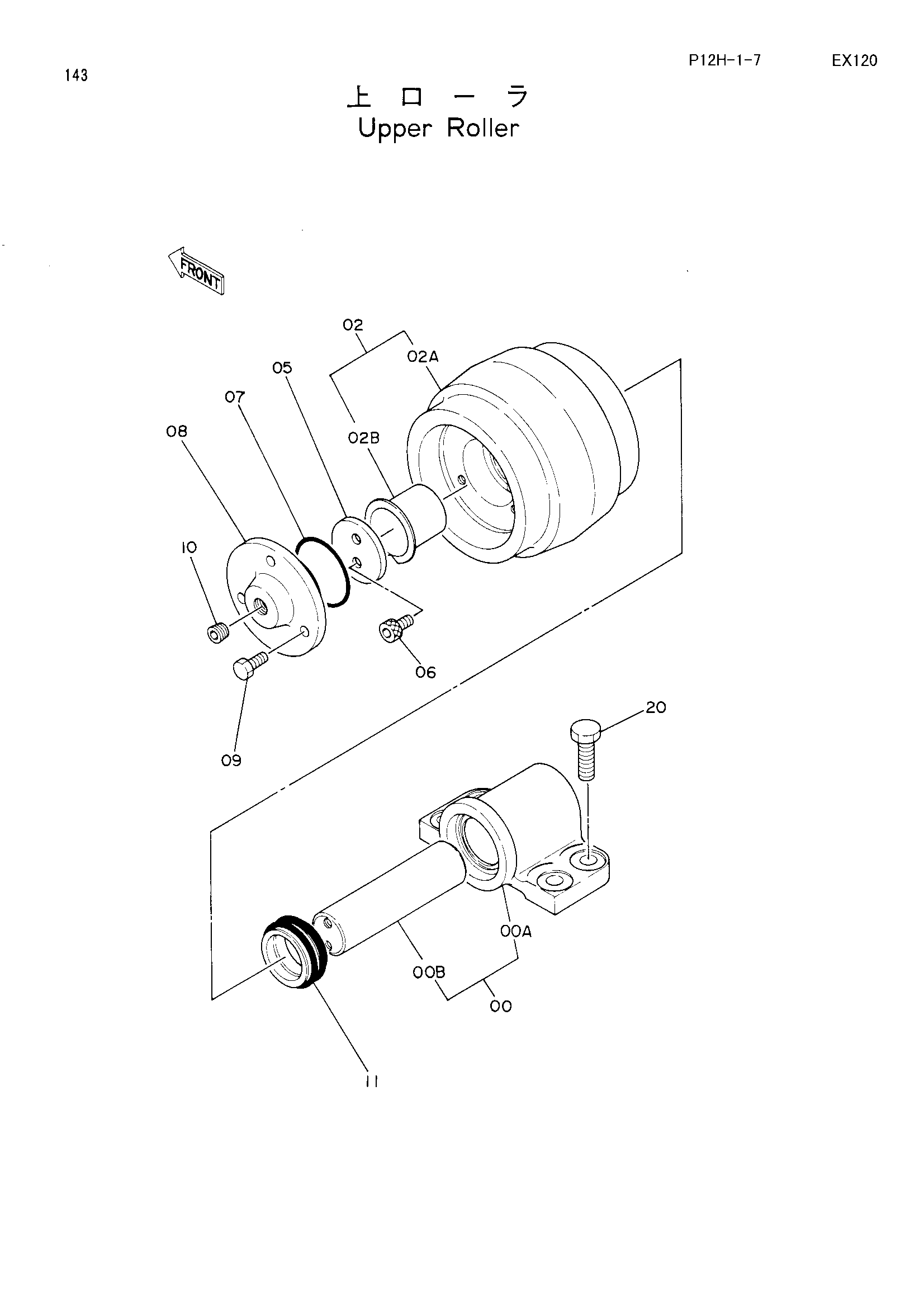

Заводская схема «Поддерживающий каток» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074472 замена: 4282841 | Кронштейн в сборе | 1 |
| 00 | 9074472 замена: 9105756 | Кронштейн в сборе | 1 |
| 00 | 9074472 замена: M351018 | Кронштейн в сборе | 1 |
| 00 | 9105756 | Кронштейн в сборе | 1 |
| 00-11 | 9061288 замена: 9105752 | Каток верхний в сборе | 2 |
| 00-11 | 9105752 | Каток верхний в сборе | 2 |
| 02 | 9074430 | Каток (с втулка) | 1 |
| 02A | 3032326 | Ролик | 1 |
| 02B | 4173904 | Втулка | 1 |
| 05 | 4173905 | Шайба | 1 |
| 05 | 4282841 | Шайба | 1 |
| 06 | M340814 | Болт с внутренним шестигранником | 2 |
| 06 | M351018 | Болт с внутренним шестигранником | 2 |
| 07 | A810050 | Уплотнительное кольцо | 1 |
| 08 | 4173903 | Крышка | 1 |
| 09 | M220818 | Болт | 3 |
| 10 | 94-2011 | Пробка | 1 |
| 11 | 4122070 замена: 4176379 | Комплект уплотнений | 1 |
| 11 | 4176379 | Комплект уплотнений | 1 |
| 20 | J901235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
