Управление двигателем рычаг (1) — HITACHI EX120

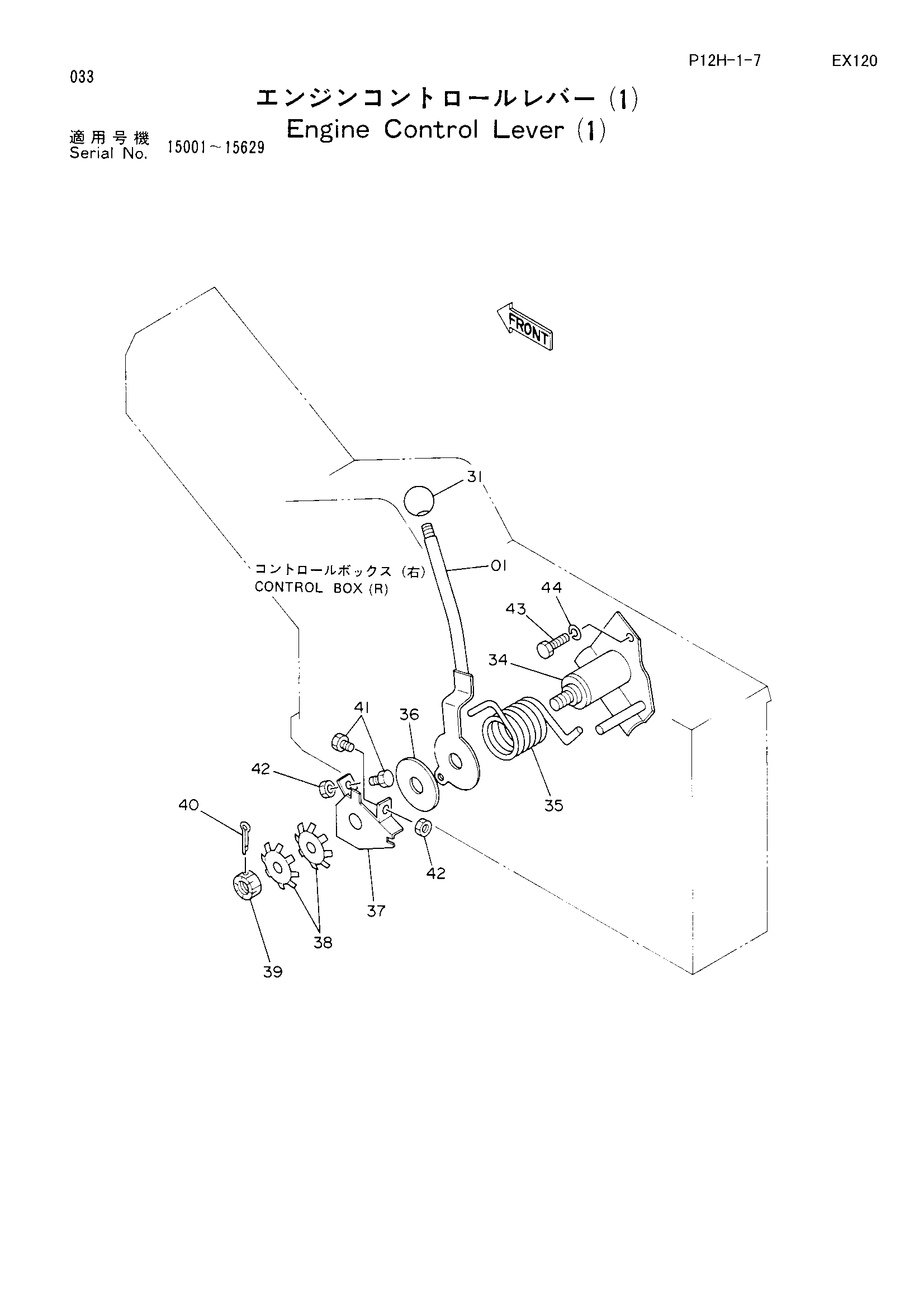

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038261 | Рычаг | 1 |
| 01-42 | 9072821 | Рычаг в сборе | 1 |
| 31 | 4143169 | Рукоятка | 1 |
| 34 | 7017779 | Кронштейн | 1 |
| 35 | 4197648 | Пружина | 1 |
| 36 | 428770 | Дисковый | 1 |
| 37 | 8037497 | Направляющая | 1 |
| 38 | 4502974 | Пружина флусх | 2 |
| 39 | M631619 | Корончатая гайка | 1 |
| 40 | A764032 | Шплинт | 1 |
| 41 | M261050 | Болт | 2 |
| 42 | J950010 | Гайка | 2 |
| 43 | J900816 | Болт | 3 |
| 44 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
