Основной трубопроводы — HITACHI EX120

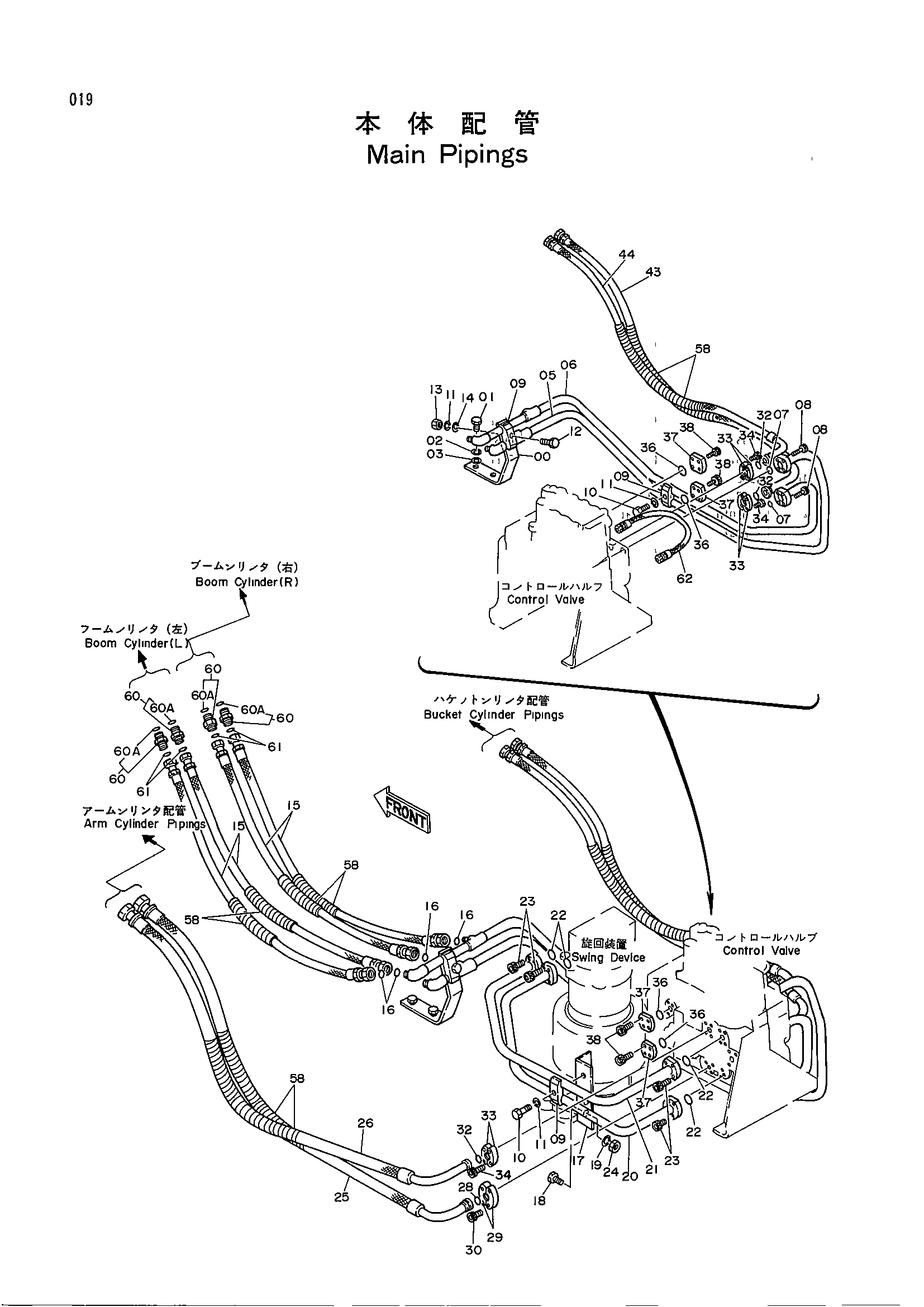

Заводская схема «Основной трубопроводы» для HITACHI EX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189137 | Опора | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A590112 | Шайба | 2 |
| 05 | 8035495 | Трубка | 1 |
| 06 | 8035496 | Трубка | 1 |
| 07 | 4506420 | Уплотнительное кольцо | 2 |
| 08 | M340825 | Болт с внутренним шестигранником | 8 |
| 09 | 4189858 | Хомут трубки | 3 |
| 10 | J901250 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 3 |
| 12 | J901260 | Болт | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | A590112 | Шайба | 1 |
| 15 | 4240007 | Шланг | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 17 | 9727592 | Опора | 1 |
| 18 | J901235 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 8039525 | Трубка | 1 |
| 21 | 8039524 | Трубка | 1 |
| 22 | 4506420 | Уплотнительное кольцо | 4 |
| 23 | M340825 | Болт с внутренним шестигранником | 16 |
| 24 | J950012 | Гайка | 2 |
| 25 | 4240008 | Шланг | 1 |
| 26 | 4240009 | Шланг | 1 |
| 28 | 971489 | Уплотнительное кольцо | 1 |
| 29 | 986910 | Разъёмный фланец | 2 |
| 30 | M341030 | Болт с внутренним шестигранником | 4 |
| 32 | 4510167 | Уплотнительное кольцо | 3 |
| 33 | 4510173 | Разъёмный фланец | 6 |
| 34 | M340825 | Болт с внутренним шестигранником | 12 |
| 36 | 4506420 | Уплотнительное кольцо | 4 |
| 37 | 0309464 | Пластина | 4 |
| 38 | M340832 | Болт с внутренним шестигранником | 16 |
| 43 | 4240010 | Шланг | 1 |
| 44 | 4240011 | Шланг | 1 |
| 58 | 4044420 | Защитный кожух | 12 |
| 60 | 4189602 | Адаптер | 4 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4138938 | Уплотнительное кольцо | 4 |
| 62 | 4203161 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
